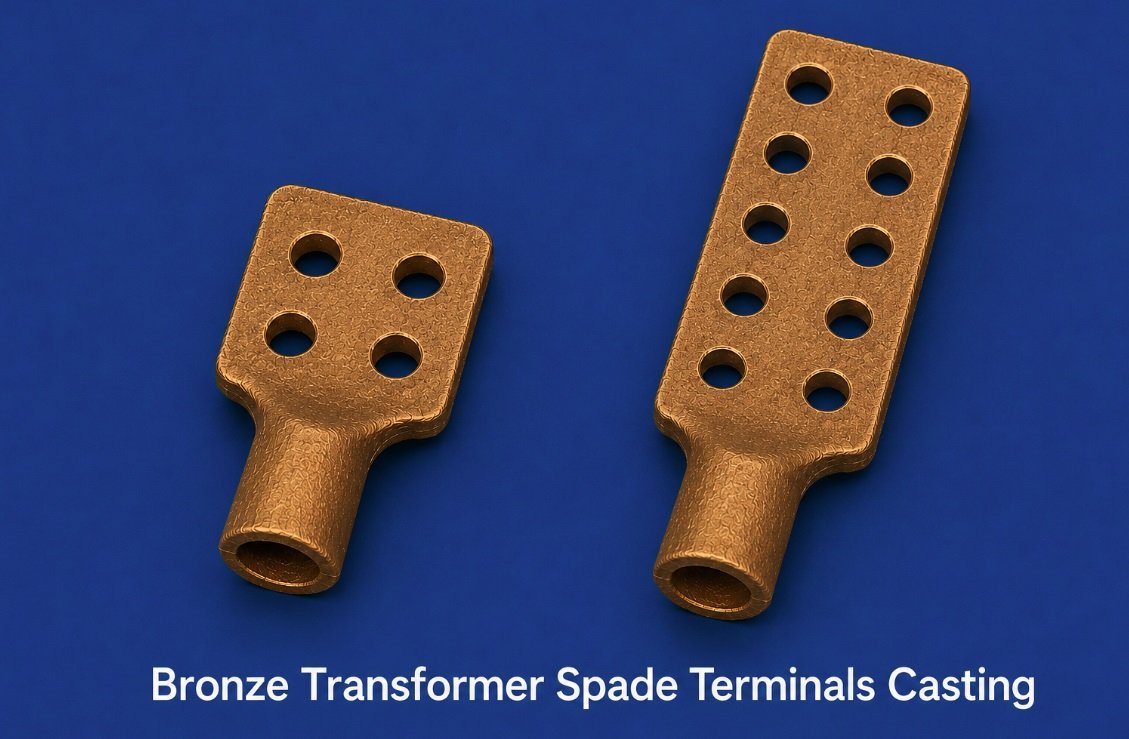

Fusione di Terminale a Spatola per Trasformatore in Bronzo – Connettore Elettrico per Fusione in Stampo Permanente | Stainless Steel Fittings India
Stainless Steel Fittings India è un produttore e esportatore leader di fusioni in bronzo di terminali a spatola per trasformatori tramite fusione in stampo permanente, fornendo connettori elettrici di precisione in lega di rame e terminali a spatola per barre di raccolta a OEM elettrici, appaltatori EPC, aziende di servizi energetici, produttori di trasformatori e distributori di apparecchiature di commutazione in tutto il mondo. Il nostro processo di colata per gravità in stampo permanente produce terminali a spatola in bronzo dimensionalmente precisi, ad alta conduttività, con resistenza meccanica superiore, eccellente saldabilità e resistenza alla corrosione a lungo termine per connessioni BT/AT di trasformatori, terminazioni di barre di raccolta, quadri di distribuzione e apparecchiature di sottostazioni. Prezzo indicativo: USD 14,50 per chilogrammo FOB India (in base alla lega, alla quantità e alla complessità del pezzo).
Panoramica del Prodotto: Terminali a Spatola per Trasformatori in Bronzo per Fusione in Stampo Permanente
Le fusioni di terminali a spatola per trasformatori prodotte tramite il processo di fusione in stampo permanente (colata per gravità in conchiglia) sono connettori ad alta precisione e alta conduttività utilizzati nell’industria elettrica per collegare le bobine dei trasformatori, i commutatori di derivazione e le barre di raccolta di potenza. Stainless Steel Fittings India fornisce terminali a spatola in bronzo nelle leghe C93200 (SAE 660), C95400 (bronzo alluminio), C83600 (bronzo rosso), C86300 (bronzo manganese) e C95500 secondo le specifiche precise del cliente.
Terminali a Spatola per Bobine di Trasformatore
Progettati per il collegamento meccanico ed elettrico diretto alle bobine avvolte dei trasformatori, i terminali a spatola in bronzo per fusione in stampo permanente offrono densità di corrente ottimale, eccellente resistenza al calore e proprietà anti-usura per trasformatori di distribuzione da 11 kV a 220 kV.
Connettori per Barre di Raccolta in Bronzo
I terminali a spatola in bronzo per barre di raccolta fusi in stampo permanente offrono bassa resistenza di contatto, alta conduttività e compatibilità con le barre in rame e alluminio nei quadri di distribuzione, centri di controllo motori e sistemi di alimentazione ininterrotta.
Terminali a Spatola in Bronzo per Cavi
I capicorda a spatola in bronzo con foro passante per fusione in stampo permanente servono come terminazioni di cavo nelle sottostazioni, quadri di controllo e apparecchiature di commutazione a media tensione.
Caratteristiche Principali
Alta Conduttività Elettrica
Le leghe di bronzo C83600 e C93200 offrono una conduttività del 12–15% IACS, con C95400 che fornisce maggiore resistenza meccanica per applicazioni ad alto stress. I terminali a spatola in bronzo per fusione in stampo permanente minimizzano la caduta di tensione alla giunzione e la generazione di calore sotto carico continuo.
Tolleranze Dimensionali Superiori
Il processo di fusione in stampo permanente per gravità produce fusioni in bronzo con tolleranze di ±0,2 mm sulle dimensioni critiche dell’interfaccia del terminale.
Eccellente Resistenza alla Corrosione
Le leghe di bronzo e bronzo alluminio offrono eccellente resistenza alla corrosione atmosferica, all’ossidazione e ai gas SF6 negli apparecchi di commutazione isolati a gas (GIS). I terminali a spatola in bronzo per fusione in stampo permanente durano oltre 25 anni in servizio.
Specifiche Tecniche
| Parametro | Specifica | ||||||
|---|---|---|---|---|---|---|---|
| Processo di Produzione | Fusione in Stampo Permanente / Colata per Gravità | ||||||
| Materiale | Bronzo C93200, C95400, C83600, C86300, C95500 | ||||||
| Intervallo di Peso | 0,05 – 25 kg per pezzo | ||||||
| Tolleranza Dimensionale | ±0,2 mm (lavorazione fino a ±0,05 mm) | ||||||
| Finitura Superficiale | Grezzo Ra 3,2–6,3 µm; Lavorato Ra 0,8–1,6 µm | ||||||
| Resistenza alla Trazione | 240–480 MPa a seconda della lega | ||||||
| Limite di Snervamento | 110–250 MPa a seconda della lega | ||||||
| Durezza | 60–200 HB a seconda della lega | ||||||
| Conduttività Elettrica | 8–17% IACS | ||||||
| Intervallo di Temperatura di Esercizio | -40°C a +180°C | ||||||
| Norme di Qualità | ASTM B505, BS 1400, IS 318, DIN 1705 | ||||||
| Capacità di Lavorazione CNC | Tornitura, fresatura, foratura disponibili internamente | ||||||
| Rivestimenti Superficiali | Stagno, argento, nichel (elettrolitico/chimico) | ||||||
| MOQ | 10 kg | ||||||
| Tempi di Consegna | 3–6 settimane per ordini standard | ||||||
| Imballaggio | Casse in legno rivestite di polietilene; marcatura per l’esportazione | ||||||
| Mercati di Esportazione | India, EAU, Arabia Saudita, Germania, USA, Brasile, Sudafrica | ||||||
| Certificazioni | ISO 9001:2015; certificati di prova del materiale disponibili | ||||||
| Bronzo al Silicio Basso B | B584 C65100 | SB2 | — | CC762S | CuSi1 | 12–15% | ~USD 16,50/kg |
| Bronzo al Silicio Alto A | B584 C65500 | SB4 | — | CC764S | CuSi3Mn1 | 7–9% | ~USD 17,00/kg |
| Bronzo al Silicio C87300 | B584 C87300 | SB6 | — | CC766S | CuSi3Mn | 6–8% | ~USD 17,20/kg |
| Ottone al Silicio C87500 | B584 C87500 | — | — | CC768S | CuZn16Si4 | 7–10% | ~USD 16,80/kg |
| Bronzo al Silicio C87600 | B584 C87600 | — | — | CC769S | CuSi3Zn3Mn | 6–9% | ~USD 17,10/kg |
| Bronzo Alluminio 9A | B584 C95200 | AB1 | Grade AB1 | CC330G | CuAl9 | 12–15% | ~USD 15,80/kg |
| Bronzo Alluminio 9B | B584 C95300 | AB2 | Grade AB2 | CC331G | CuAl10Ni3Fe2 | 11–14% | ~USD 16,20/kg |
| Bronzo Alluminio 9C | B584 C95400 | AB3 | Grade AB3 | CC333G | CuAl10Fe3 | 10–13% | ~USD 16,50/kg |
| Bronzo Ni-Alluminio | B584 C95500 | AB2C | Grade AB4 | CC334G | CuAl10Ni5Fe4 | 8–10% | ~USD 17,50/kg |
| Bronzo Si-Alluminio | B584 C95600 | AB6 | — | CC335G | CuAl9Si1 | 9–12% | ~USD 17,00/kg |
| Bronzo Mn-Ni-Al | B584 C95700 | AB7 | — | CC336G | CuAl8Mn13Fe3Ni2 | 6–8% | ~USD 17,80/kg |
| Bronzo Al Grado Elica | B148 C95800 | AB8 | Grade AB5 | CC337G | CuAl9Fe5Ni5 | 7–9% | ~USD 18,00/kg |
| Bronzo Alluminio C63000 | B150 C63000 | CA103 | — | CW307G | CuAl10Ni5 | 7–10% | ~USD 17,60/kg |
| Bronzo Ni-Al C63200 | B150 C63200 | CA104 | — | CW308G | CuAl10Ni8 | 6–8% | ~USD 18,50/kg |
Gradi di Lega e Equivalenti Internazionali
| Designazione | UNS | BS 1400 | DIN | IS 318 | Composizione Principale | Conduttività (%IACS) | Applicazione Tipica |
|---|---|---|---|---|---|---|---|
| C93200 (SAE 660) | C93200 | LG2 | 2.1090 | LTB-2 | Cu 83%, Sn 7%, Pb 7%, Zn 3% | 12 | Terminali a spatola di trasformatore |
| C95400 (Al-Bronzo) | C95400 | AB2 | 2.0966 | AB-2 | Cu 85%, Al 11%, Fe 4% | 13 | Terminale ad alta resistenza, barra di raccolta |
| C83600 (Bronzo Rosso) | C83600 | LG1 | 2.1096 | LTB-1 | Cu 85%, Sn 5%, Pb 5%, Zn 5% | 15 | Terminali BT, capicorda |
| C86300 (Bronzo Mn) | C86300 | HTB3 | 2.0592 | HTB-3 | Cu 60%, Zn 26%, Mn 3%, Fe 3%, Al 6%, Ni 1% | 7 | Parti strutturali ad alta resistenza |
| C95500 (Ni-Al-Bronzo) | C95500 | AB2C | 2.0978 | AB-3 | Cu 81%, Al 11%, Ni 4%, Fe 4% | 7 | Ambiente marino, apparecchiature GIS |
| C87600 (Si-Bronzo) | C87600 | SB1 | 2.1543 | — | Cu 90%, Si 4%, Zn 5% | 6 | Resistenza alla corrosione, saldabilità |
| C92200 (Bronzo Navale) | C92200 | LB4 | 2.1050 | LB-4 | Cu 88%, Sn 6%, Pb 1,5%, Zn 4% | 11 | Apparecchiature navali |
Tipi di Prodotto e Varianti
| Tipo di Prodotto | Lega | Intervallo di Peso | Tensione di Applicazione | Mercato |
|---|---|---|---|---|
| Terminale a Spatola per Bobina di Trasformatore | C93200, C95400 | 0,2–5 kg | 11–220 kV | Produttori di trasformatori |
| Capocorda a Spatola per Barra di Raccolta | C83600, C93200 | 0,05–2 kg | BT/MT | Quadri di distribuzione |
| Connettore a Spatola per Cavo | C83600 | 0,05–1 kg | BT | Impianti elettrici |
| Terminale per Commutatore di Derivazione | C95400, C95500 | 0,5–10 kg | 33–400 kV | Produttori di trasformatori di potenza |
| Terminale a Spatola per Apparecchiature di Sottostazione | C95500, C86300 | 1–25 kg | MT/AT | Appaltatori di sottostazioni |
| Terminale di Commutazione GIS | C95500 | 0,5–8 kg | 72,5 kV+ | Produttori di apparecchiature GIS |
| Terminale a Spatola per Scaricatore | C93200 | 0,1–1,5 kg | 11–220 kV | Aziende di protezione elettrica |
| Terminale a Spatola per Batteria di Condensatori | C83600, C93200 | 0,2–3 kg | MT | Produttori di condensatori di potenza |
Applicazioni per Settore
| Settore | Applicazione Specifica | Grado di Lega |
|---|---|---|
| Produttori di Trasformatori | Bobine di avvolgimento, commutatori di derivazione, passanti | C93200, C95400 |
| Aziende di Servizi Energetici | Apparecchiature di sottostazione, terminazioni di cavi AT | C95500, C86300 |
| Appaltatori EPC | Barra di raccolta di distribuzione, installazione di cavi AT | C83600, C93200 |
| Produttori di Apparecchiature di Commutazione | GIS, AIS, terminali di interruttori a vuoto | C95500, C95400 |
| OEM Energia Rinnovabile | Connessioni di turbine eoliche, uscite di inverter solari | C93200, C83600 |
| Ferroviario e Trasporto Pubblico | Terminali di trazione, connessioni di sottostazioni di alimentazione | C95400, C95500 |
| Petrolio, Gas e Petrolchimica | Terminali in zone pericolose, connettori per apparecchiature di processo | C95500, C86300 |
| Navale e Marittimo | Terminali di distribuzione di energia della nave, connettori di carica | C95500, C92200 |
Processo di Produzione
Fase 1: Progettazione dell’Attrezzatura e dello Stampo
Gli ingegneri di Stainless Steel Fittings India esaminano i disegni del cliente, i requisiti di ritiro della lega e gli angoli di sformo per progettare stampi in acciaio utensile con impronte ad alta integrità.
Fase 2: Fusione e Trattamento della Lega
Lingotti di rame ad alta purezza vengono fusi con aggiunte di elementi di lega in forni a induzione a media frequenza sotto atmosfera controllata.
Fase 3: Colata per Gravità in Stampo Permanente
Il metallo liquido viene colato in stampi in acciaio riscaldati a 200–350°C. Gli stampi preriscaldati riducono la porosità da ritiro e migliorano la struttura del grano.
Fase 4: Solidificazione e Estrazione dallo Stampo
Dopo la solidificazione, gli stampi vengono aperti e le fusioni vengono estratte. Le materozze e le colate vengono rimosse mediante sega o smerigliatrice.
Fase 5: Trattamento Termico (Secondo Specifica)
Il bronzo alluminio C95400 e C95500 viene sottoposto ad un ricottura di omogenizzazione a 620°C o tempra e rinvenimento per raggiungere le proprietà meccaniche specificate.
Fase 6: Lavorazione CNC e Finitura
Le superfici di interfaccia critiche, i fori per bulloni e i profili del terminale vengono lavorati con torni CNC, centri di lavoro e trapani profondi. Si raggiungono tolleranze di ±0,05 mm nella lavorazione.
Fase 7: Controllo Qualità e Imballaggio
Ogni lotto viene ispezionato per dimensioni, proprietà meccaniche, composizione chimica ed esame visivo. I rapporti di prova del materiale (MTR) vengono emessi secondo EN 10204 3.1 su richiesta.
Norme di Qualità e Certificazioni
| Norma | Ambito |
|---|---|
| ISO 9001:2015 | Sistema di gestione della qualità |
| ASTM B505 | Leghe di rame colate in continuo |
| ASTM B584 | Leghe di rame colate in sabbia |
| BS 1400 | Leghe di rame per fusione (norma britannica) |
| IS 318 | Leghe di rame per fusione (norma indiana) |
| DIN 1705 | Leghe di rame per fusione (norma tedesca) |
| IEC 61439 | Complessi di apparecchiatura a bassa tensione |
| EN 10204 3.1 | Certificati di ispezione di materiali metallici |
| RoHS | Restrizione delle sostanze pericolose |
| REACH | Conformità alle normative chimiche europee |
| ISPM 15 | Imballaggio in legno per esportazioni internazionali |
Perché Scegliere Stainless Steel Fittings India?
Capacità di Esportazione con Presenza Globale
Con oltre 15 anni di esperienza nell’esportazione, Stainless Steel Fittings India fornisce fusioni in bronzo in stampo permanente a oltre 40 paesi, tra cui Germania, USA, EAU, Arabia Saudita, Brasile, Sudafrica, Australia e Sud-est asiatico.
Prezzi Competitivi e Tempi di Consegna
Combinando il basso costo di produzione indiano con la tecnologia di fusione in stampo permanente, Stainless Steel Fittings India consegna fusioni in bronzo a USD 14,50/kg con tempi di consegna di 3–6 settimane per ordini standard.
Domande Frequenti
Qual è la lega di bronzo più comune per i terminali a spatola dei trasformatori?
C93200 (SAE 660) e C95400 (bronzo alluminio) sono le più utilizzate. C93200 offre buona conduttività e lavorabilità; C95400 fornisce maggiore resistenza meccanica per i terminali ad alto stress.
Fornite terminali a spatola in bronzo conformi alle norme IEC?
Sì. Le nostre fusioni in bronzo soddisfano i requisiti di materiale di IEC 61439, IEC 60947 e IEC 62271 per apparecchiature elettriche a bassa e media tensione.
Qual è il MOQ per i terminali a spatola in bronzo personalizzati?
Il MOQ è di 10 kg. Per campioni iniziali o progetti prototipo, accettiamo quantità inferiori con un piccolo supplemento per campioni.
Qual è il prezzo al chilogrammo per le fusioni in bronzo in stampo permanente?
Il prezzo indicativo è di USD 14,50/kg FOB India. Il prezzo finale dipende dalla lega, dal peso del pezzo, dalla complessità della lavorazione e dalla quantità dell’ordine.
