Morsetti per linee elettriche ad alta tensione, morsetti per linee elettriche ad alta tensione in bronzo – Componenti per linee elettriche in bronzo fuso e lavorato

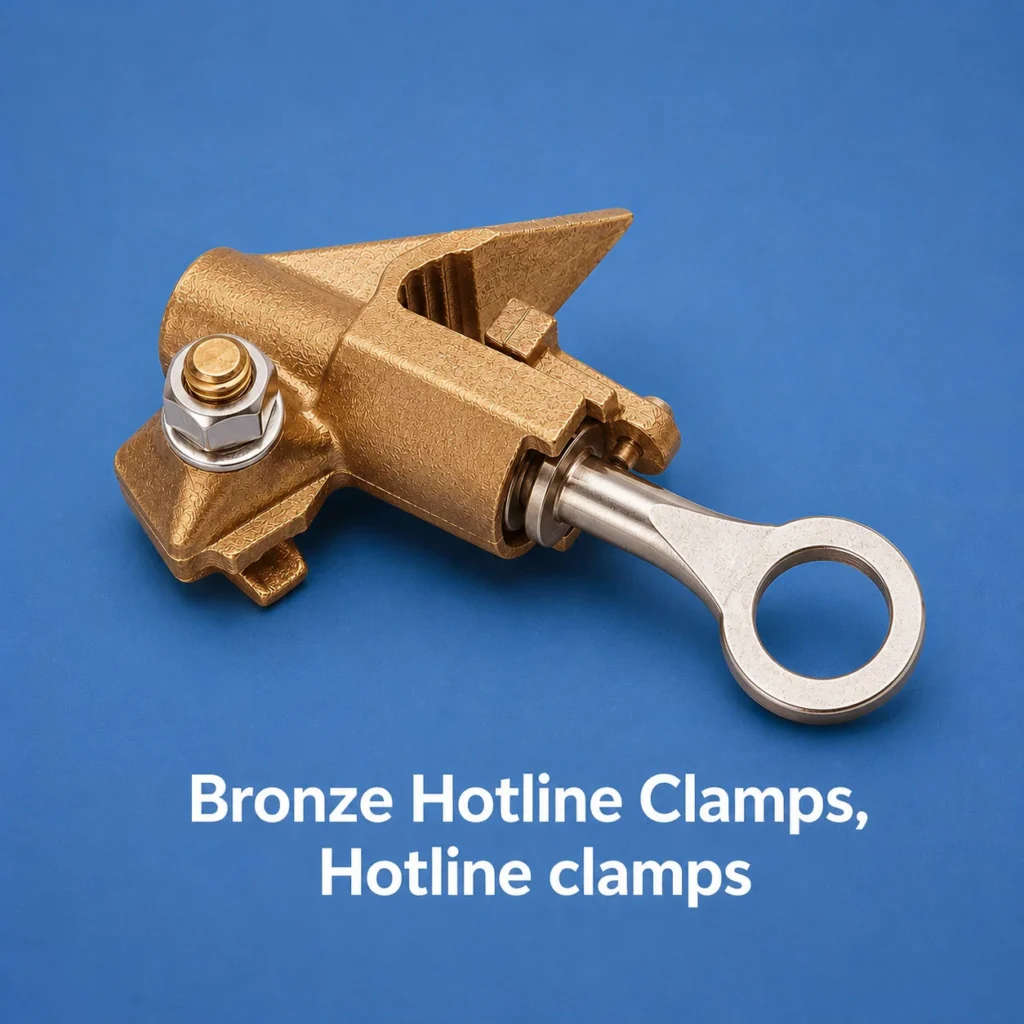

Morsetti per linea calda in bronzo

Conex Casting produce morsetti di precisione in bronzo per linee elettriche ad alta tensione : componenti per linee elettriche fusi e lavorati a CNC, utilizzati per la derivazione, il bloccaggio e la messa a terra di conduttori in tensione e fuori tensione su sistemi di distribuzione e trasmissione di energia elettrica aerea. Ogni corpo del morsetto è fuso in sabbia da una lega di bronzo ad alta conduttività e rifinito con tolleranze dimensionali ristrette. L’assemblaggio include un golfare in bronzo per l’aggancio con asta isolante e una chiave per golfare in acciaio inossidabile per un fissaggio resistente alla corrosione. Conex Casting fornisce morsetti di precisione in bronzo per linee elettriche ad OEM elettrici, appaltatori EPC, aziende elettriche e distributori in India, Stati Uniti, Regno Unito, Australia, Medio Oriente e Sud-est asiatico. Richiedi un preventivo: prezzo su richiesta (POA) — contatta sales@conex-casting.com per prezzi all’ingrosso, schede tecniche e tempi di consegna.

Panoramica del prodotto – Morsetti per linea elettrica in bronzo

1. Corpo del morsetto in bronzo fuso

Il corpo principale del morsetto è realizzato mediante fusione in sabbia di bronzo allo stagno al piombo (LG2 / C83600) o bronzo canna di fucile, offrendo elevata conduttività elettrica, eccellente lavorabilità e comprovata resistenza alla corrosione atmosferica ed elettrochimica. La fusione cattura la complessa geometria interna delle ganasce in un’unica colata, eliminando l’assemblaggio di più pezzi. Dopo la fusione, il corpo viene sottoposto a tornitura e fresatura CNC per ottenere dimensioni precise dell’apertura delle ganasce, profili di alloggiamento per conduttori nudi e conduttori ACSR e posizioni dei fori di montaggio. Le applicazioni tipiche includono derivazioni su linee aeree, collegamenti di collegamento, connessioni a T e punti di messa a terra temporanei su conduttori sotto tensione o fuori tensione, da sistemi di distribuzione a 11 kV a sistemi di trasmissione a 400 kV. Termini correlati: fusione in sabbia di bronzo, fusione in bronzo canna di fucile, bronzo LG2, lega C83600, CDA 836, corpo del connettore per linea elettrica, morsetto per linea aerea, morsetto per derivazione conduttore, fusione di componenti per linee elettriche.

2. Golfare in bronzo

Il golfare in bronzo è un componente operativo integrale avvitato nel corpo del morsetto, che fornisce l’anello di innesto per l’asta isolante durante l’installazione e la rimozione di linee sotto tensione da parte di elettricisti qualificati che utilizzano utensili isolati. Realizzato per fusione e lavorazione meccanica con la stessa lega di bronzo del corpo del morsetto, il golfare garantisce la compatibilità galvanica, eliminando il rischio di corrosione bimetallica all’interfaccia della filettatura. L’anello del golfare è lavorato con un diametro interno preciso per accettare i ganci per aste isolanti standard specificati nelle norme IEEE 1048 e IEC 60900. La forma della filettatura è conforme agli standard metrici ISO o UNC secondo le specifiche del cliente. Termini correlati: golfare per aste isolanti, golfare di innesto per linee sotto tensione, golfare in bronzo, anello di innesto per elettricisti, interfaccia per utensili isolati, gancio per utensili per linee sotto tensione, hardware per lavori sotto tensione, golfare IEEE 1048, elemento di fissaggio in bronzo, bullone di azionamento del morsetto.

3. Chiave per golfare in acciaio inossidabile

La chiavetta per golfare è il perno di bloccaggio/ritegno ricavato da una barra di acciaio inossidabile di grado 304 o 316. Attraversa trasversalmente il corpo del morsetto per trattenere il golfare in bronzo sotto i carichi di compressione e vibrazione che si verificano durante le operazioni su linee elettriche in tensione e durante il servizio a lungo termine. L’acciaio inossidabile è stato scelto per questo componente grazie alla sua elevata resistenza alla trazione, all’immunità alla corrosione galvanica a contatto con il bronzo e alla resistenza alla tensocorrosione in ambienti costieri e industriali. La chiavetta è trattenuta da una coppiglia o da un fermo in filo metallico sagomato per evitare lo sganciamento accidentale durante l’installazione. Termini correlati: fermo per golfare in acciaio inox, perno di bloccaggio in acciaio inox, perno chiave grado 316, chiavetta di ritegno per golfare, chiavetta antirotazione, elemento di fissaggio resistente alla corrosione, fermo con coppiglia, ferramenta in acciaio inox 316, chiavetta per morsetto da elettricista, fissaggio interfaccia bronzo-acciaio inox.

4. Meccanismo delle ganasce e alloggiamento del conduttore

Il gruppo di serraggio a ganasce è progettato per bloccare saldamente i conduttori aerei nudi — ACSR (conduttore in alluminio rinforzato con acciaio), AAC (conduttore interamente in alluminio), AAAC e conduttori in rame nudo — in un intervallo di diametri definito. Le superfici delle ganasce sono lavorate con profili dentellati o lisci a seconda dell’applicazione (permanente o temporanea). Un bullone di fissaggio in bronzo o acciaio inossidabile applica la forza di serraggio e viene serrato alla coppia raccomandata dal produttore utilizzando una chiave dinamometrica calibrata. L’apertura delle ganasce è preimpostata in fabbrica e regolata in loco. Termini correlati: meccanismo di serraggio a ganasce, superficie delle ganasce dentellata, scanalatura di alloggiamento del conduttore, coppia di serraggio del bullone delle ganasce, morsetto per conduttori ACSR nudi, morsetto per conduttori AAC, intervallo di diametri dei conduttori, componenti per linee aeree, ganasce di serraggio per linee elettriche, apertura delle ganasce regolabile in loco.

5. Continuità elettrica e interfaccia di contatto

I morsetti di contatto in bronzo garantiscono un percorso di contatto elettrico a bassa resistenza tra il conduttore e il circuito collegato (cavo di derivazione, cavo di terra o cavo di bypass temporaneo). Le superfici di contatto lavorate sulla ganascia raggiungono una finitura superficiale Ra di 3,2 µm o inferiore, assicurando una bassa resistenza di contatto ripetibile. La resistenza di contatto viene verificata con il metodo Kelvin a quattro fili secondo la norma ASTM B539 su campioni di produzione. La conduttività elettrica naturale della lega di bronzo (minimo 12-15% IACS per il bronzo LG2) è sufficiente per il carico di corrente nominale nelle applicazioni di derivazione e messa a terra. Termini correlati: contatto a bassa resistenza, morsetto di continuità elettrica, finitura superficiale di contatto, test Kelvin a quattro fili, ASTM B539, misurazione della resistenza di contatto, morsetto di connessione di derivazione, morsetto per il trasporto di corrente, resistenza conduttore-morsetto, morsetto di bypass temporaneo.

6. Finitura superficiale e protezione dalla corrosione

La fornitura standard prevede bronzo grezzo (ossido naturale). Le finiture opzionali includono stagnatura elettrolitica (per applicazioni di derivazione a bassa resistenza di contatto), verniciatura trasparente (per la protezione durante lo stoccaggio) e nichelatura a caldo o chimica per atmosfere industriali aggressive. La chiave per golfare in acciaio inossidabile è fornita con finitura passivata secondo ASTM A967. Tutti i dispositivi di fissaggio sono in acciaio inossidabile o bronzo al silicio per eliminare il contatto con metalli incompatibili. Termini correlati: bronzo grezzo, morsetto in bronzo stagnato, dispositivi di fissaggio per linee elettriche nichelate, acciaio inossidabile passivato, morsetto verniciato, morsetto per linee elettriche ad alta tensione resistente alla corrosione, dispositivi di fissaggio per ambienti costieri, elementi di fissaggio in bronzo al silicio, rivestimento antiossidante, bronzo al nichel chimico.

7. Gamma dimensionale e varianti personalizzate

Conex Casting produce morsetti per linee elettriche ad alta tensione in bronzo con diverse aperture delle ganasce per conduttori con sezione trasversale da 10 mm² a 400 mm² (circa da 6 AWG a 750 kcmil). Su richiesta sono disponibili profili delle ganasce personalizzati per conduttori in fascio, conduttori a nucleo diviso e conduttori isolati con sezioni spelate. Le configurazioni multi-presa (corpi a doppia ganascia) e i design a portata estesa per isolatori a gola profonda rientrano nelle nostre capacità di progettazione e fusione. Disegni e modelli sono disponibili nei formati DWG, STEP e PDF. Termini correlati: morsetto in bronzo personalizzato, morsetto multi-presa, morsetto per linee elettriche ad alta tensione a doppia ganascia, gamma di sezioni dei conduttori, dimensionamento del morsetto da AWG a mm², componentistica per linee elettriche su misura, morsetto fuso su disegno, produttore di morsetti OEM in India, morsetto per conduttori in fascio, corpo del morsetto a portata estesa.

8. Imballaggio e tracciabilità

Ogni morsetto per linea elettrica in bronzo viene ispezionato singolarmente, etichettato con un numero di lotto e imballato in un sacchetto di polietilene anticorrosione con essiccante in gel di silice. Gli imballaggi interni riportano l’indicazione della quantità; gli imballaggi esterni per l’esportazione sono casse di legno conformi alla norma ISPM-15 per il trasporto marittimo. Ogni spedizione è accompagnata da certificati di prova dei materiali (MTC) che attestano la composizione chimica e le proprietà meccaniche della fusione in bronzo e della chiave in acciaio inossidabile. Termini correlati: tracciabilità del lotto ISO, certificato di prova dei materiali, fusione in bronzo MTC, imballaggio per l’esportazione ISPM-15, marcatura del numero di lotto, imballaggio anticorrosione, etichetta di ispezione individuale, imballaggio per ferramenta per linee elettriche, confezione con essiccante in gel di silice, documentazione di qualità.

Caratteristiche principali

  • Struttura interamente in bronzo (corpo fuso + golfare in bronzo) per la compatibilità galvanica con conduttori in rame e ACSR.
  • Chiave per golfare in acciaio inox (grado 304/316) per bloccaggio resistente alla corrosione
  • Occhiello di contatto isolante per installazione su linea sotto tensione secondo IEEE 1048 / IEC 60900
  • Superfici delle ganasce lavorate a CNC per una pressione di contatto costante e una bassa resistenza al contatto.
  • Disponibile nelle sezioni del conduttore da 10 mm² a 400 mm² (da 6 AWG a 750 kcmil)
  • Profili di ganasce personalizzati per conduttori ACSR, AAC, AAAC e in rame nudo.
  • Stabilimento di produzione certificato ISO 9001:2015
  • Certificati di collaudo dei materiali forniti con ogni lotto
  • Prezzi franco fabbrica competitivi dall’India con capacità di esportazione globale.

A. Compatibilità con linea sotto tensione (asta isolante)

L’anello ad occhiello in bronzo è dimensionato per ganci isolanti conformi alla norma IEEE 1048. Il morsetto può essere installato e rimosso su linee aeree sotto tensione fino alla classe di tensione specificata nella scheda tecnica del prodotto, senza diseccitare la linea. Anello di aggancio per linea sotto tensione, interfaccia gancio isolante, IEEE 1048, IEC 60900, installazione su linea sotto tensione, morsetto per lavoro sotto tensione, compatibile con utensili isolati, dispositivi di sicurezza per elettricisti, mantenimento della distanza fase-fase, standard per utensili per linea sotto tensione.

B. Selezione della lega di bronzo

La lega standard è il bronzo LG2 (C83600/BS 1400 LG2), un bronzo allo stagno con piombo e una comprovata esperienza di oltre 100 anni in ferramenta elettrica per esterni, raccordi marini e valvole a vapore. Sono disponibili opzioni in bronzo fosforoso (C51000) e bronzo all’alluminio (C95400) per applicazioni con maggiore resistenza o ad alte temperature. Selezione della lega di bronzo: bronzo LG2, C83600, bronzo fosforoso C51000, bronzo all’alluminio C95400, BS 1400, IS 318, ASTM B584, fusione in bronzo allo stagno, ferramenta in bronzo al piombo.

C. Chiave in acciaio inossidabile – Opzioni di grado

La fornitura standard è in acciaio inossidabile di grado 304 (18/8). Il grado 316 (18/8/2 Mo) è disponibile per ambienti costieri, offshore e chimicamente aggressivi. Tutti i componenti in acciaio inossidabile sono passivati ​​secondo ASTM A967 / A380 per rimuovere il ferro libero e ripristinare lo strato passivo di ossido di cromo. Chiave in acciaio inox di grado 304, chiave in acciaio inox di grado 316, acciaio inox contenente molibdeno, acciaio inox passivato, passivazione ASTM A967, componenti per linee elettriche costiere, chiave in acciaio inox di grado marino, chiave per golfare in acciaio inox 316L, perno di bloccaggio resistente alla corrosione, componenti elettrici offshore.

D. Compatibilità del conduttore

I profili delle ganasce sono lavorati per adattarsi alla gamma di diametri esterni dei conduttori aerei standard. Conex Casting dispone di morsetti di diverse dimensioni per i codici di conduttori metrici ACSR Dog, Cat, Rabbit, Panther, Moose e equivalenti, oltre a conduttori AAC Gopher fino a Canna e conduttori in rame nudo a trefoli secondo IEC 61089 e ASTM B8. Morsetto ACSR Dog, morsetto ACSR Panther, morsetto ACSR Moose, morsetto per conduttore AAC, morsetto in rame nudo, IEC 61089, ASTM B8, dimensione del codice del conduttore, morsetto per conduttore di linea aerea, equivalente del conduttore metrico.

E. Produzione su disegno del cliente

Conex Casting accetta disegni tecnici forniti dal cliente (DWG/DXF/PDF/STEP) e produce morsetti per linee elettriche ad alta tensione in bronzo su disegno. Su richiesta sono disponibili rapporti di ispezione del primo articolo (FAI), documentazione di livello PPAP e ispezioni di terze parti (TPI) da parte di SGS, BV o TÜV. Fusione su disegno, produzione su disegno del cliente, ispezione del primo articolo, documentazione PPAP, ispezione di terze parti, ispezione SGS, componenti per linee elettriche certificati Bureau Veritas, fusione certificata TÜV, morsetto a marchio privato OEM, produzione controllata da disegno.

F. Prezzi

I morsetti per linee elettriche in bronzo hanno un prezzo su richiesta (POA). Il prezzo dipende dalla lega, dalla dimensione delle ganasce, dalla quantità, dalla finitura superficiale e dalla destinazione di esportazione. Tempi di consegna standard: 3-6 settimane. Contattare sales@conex-casting.com o chiamare il numero +91-22-43449300/23 per un preventivo formale con dettaglio dei prezzi unitari, costi di attrezzaggio (se applicabili) e stime dei costi di spedizione.

Specifiche tecniche

Tabella delle specifiche dei materiali

Componente Materiale Grado standard Grado opzionale
Corpo del morsetto Bronzo di stagno al piombo LG2 / C83600 / IS 318 Gr. 2 C85700, C86500, Bronzo fosforoso C51000
Golfare in bronzo Bronzo di stagno al piombo LG2 / C83600 C90700, Bronzo all’alluminio C95400
Chiave a occhiello in acciaio inossidabile acciaio inossidabile austenitico Grado 304 (ASTM A276) Acciaio inossidabile di grado 316/316L (ASTM A276)
Bullone della mascella Bronzo al silicio / Acciaio inossidabile Bronzo al silicio C65500 Acciaio inossidabile di grado 316
Coppiglia di fissaggio acciaio inossidabile Filo in acciaio inox di grado 304 Filo in acciaio inox di grado 316

Standard internazionali equivalenti per leghe

Proprietà ASTM (USA) BS/EN (Regno Unito/UE) IS (India) DIN (Germania) JIS (Giappone) GB (Cina)
Corpo morsetto in lega C83600 (ASTM B584) LG2 (BS 1400) IS 318 Gr.2 CuSn5ZnPb (DIN 1705) BC6 (JIS H5111) ZCuSn5Pb5Zn5 (GB/T 1176)
Golfare in lega C83600 (ASTM B584) LG2 (BS 1400) IS 318 Gr.2 CuSn5ZnPb (DIN 1705) BC6 (JIS H5111) ZCuSn5Pb5Zn5 (GB/T 1176)
Chiave SS – Std. 304 (ASTM A276) 1.4301 (EN 10088) SS 304 (IS 6911) X5CrNi18-10 (DIN) SUS304 (JIS G4303) 0Cr18Ni9 (GB/T 1220)
Chiave SS – Marina 316 (ASTM A276) 1.4401 (EN 10088) SS 316 (IS 6911) X5CrNiMo17-12-2 (DIN) SUS316 (JIS G4303) 0Cr17Ni12Mo2 (GB/T 1220)

Gamma dimensionale

Codice dimensione morsetto Portata del conduttore (mm²) Gamma di conduttori (AWG/kcmil) Apertura della mascella (mm) Lunghezza totale (mm) Peso (circa kg)
BHC-S 10 – 35 6 AWG – 2 AWG 3,5 – 7,5 95 – 110 0,25 – 0,40
BHC-M 35 – 120 1/0 AWG – 4/0 AWG 7,5 – 13,5 110 – 135 0,40 – 0,70
BHC-L 120 – 240 250 kmil – 500 kmil 13,5 – 19,0 135 – 165 0,70 – 1,20
BHC-XL 240 – 400 500 kmil – 750 kmil 19,0 – 24,0 165 – 195 1,20 – 1,90
BHC-CU Costume Costume Per disegno Per disegno Da definire

Proprietà meccaniche ed elettriche (LG2 / C83600 Bronzo)

Proprietà Valore Standard di prova
Resistenza alla trazione (min.) 260 MPa (38.000 psi) ASTM E8 / IS 1608
Resistenza allo snervamento (min.) 120 MPa (17.400 psi) ASTM E8 / IS 1608
Allungamento (min.) 20% ASTM E8
Durezza 60–65 HB ASTM E10
Conduttività elettrica 12–15% IACS ASTM B193
Conduttività termica 72 W/m·K —
Temperatura di esercizio da -40 °C a +120 °C —
Resistenza di contatto (assemblata) <50 µΩ ASTM B539

Tipologie e varianti di prodotto

Variante Descrizione Applicazione tipica
Morsetto standard in bronzo per linea elettrica Mascella singola, corpo in bronzo, occhiello in bronzo, chiave in acciaio inox Derivazione della linea aerea, distribuzione 11–33 kV
Morsetto per linea di alimentazione per impieghi gravosi Apertura della ganascia più ampia, fusione più pesante, bullone ad alta coppia Linea di trasmissione 66–400 kV, conduttori di grandi dimensioni
Morsetto per linea di contatto a doppio conduttore Corpo a doppia ganascia, due conduttori bloccati simultaneamente Derivazione di conduttori in fascio, linee ad altissima tensione
Morsetto per linea di messa a terra Terminale di messa a terra integrato nel corpo, a ganascia larga Messa a terra temporanea, messa a terra di manutenzione
Morsetto per linea di contatto di grado marino Chiave in acciaio inox 316, corpo in bronzo stagnato Sottostazioni costiere, alimentazione di piattaforme offshore
Morsetto personalizzato per hotline OEM Prodotto secondo disegno/specifiche del cliente Fornitura OEM, hardware a marchio privato per il settore delle utility

Applicazioni nell’industria

Settore/Applicazione Caso d’uso
aziende di servizi elettrici Prelievo di linea sotto tensione, collegamenti di bypass, bypass temporaneo su linee di distribuzione aeree (11–33 kV)
Appaltatori EPC – Linee di trasmissione Installazione di derivazioni su linee di trasmissione da 66 kV, 132 kV, 220 kV e 400 kV durante le fasi di costruzione con linee in tensione.
Elettrificazione rurale / REC Estensioni delle linee di distribuzione, derivazioni di servizio, derivazioni di linea BT da linee a 11 kV
Impianti industriali e miniere Collegamenti di derivazione del sistema di distribuzione AT in loco, messa a terra temporanea durante la manutenzione delle apparecchiature.
Elettrificazione ferroviaria Derivazione di concatenari e linee di alimentazione per sistemi di alimentazione di trazione a 25 kV CA.
Energie rinnovabili (solare/eolica) Collegamenti di derivazione del sistema di collettori MT, messa a terra temporanea in fase di costruzione
Ripristino di emergenza Ripristino rapido della rete elettrica dopo i danni causati dalla tempesta, utilizzando morsetti per linee elettriche come connettori temporanei.
Produttori OEM di apparecchiature elettriche / Costruttori di quadri elettrici Integrazione in quadri elettrici esterni, derivazione di sbarre collettrici BT/MT per trasformatori

Processo di produzione

Conex Casting segue un rigoroso processo di produzione a più fasi per i morsetti in bronzo per linee elettriche calde:

  1. Verifica delle materie prime: i lingotti di bronzo (LG2/C83600) e le barre di acciaio inossidabile vengono verificati rispetto ai codici MTC. La spettroscopia di emissione ottica (OES) conferma la composizione chimica della lega prima della fusione.
  2. Realizzazione dei modelli e preparazione degli stampi: Gli stampi di precisione in sabbia vengono preparati utilizzando sabbia silicea legata con resina. Le casse d’anima per la geometria interna delle ganasce vengono assemblate e ispezionate dimensionalmente prima della chiusura dello stampo.
  3. Fusione in sabbia (colata per gravità): il bronzo fuso a 1100-1150 °C viene versato nello stampo preparato. La velocità di colata controllata e la progettazione del canale di alimentazione riducono al minimo la porosità da ritiro. Dopo la solidificazione, i getti vengono estratti, tagliati e sabbiati.
  4. Lavorazione CNC: i semilavorati fusi vengono fissati su centri di tornitura e centri di lavoro CNC. L’apertura delle ganasce, la filettatura del golfare (ISO M o UNC), il foro per il perno di centraggio e tutte le superfici di appoggio vengono lavorate secondo le tolleranze di disegno (±0,05 mm per le caratteristiche critiche).
  5. Lavorazione di chiavi in ​​acciaio inossidabile: le barre di acciaio inossidabile vengono tornite e forate trasversalmente su torni CNC. La passivazione viene eseguita secondo la norma ASTM A967 prima dell’assemblaggio.
  6. Montaggio e verifica della coppia: il golfare in bronzo e la chiave in acciaio inox vengono assemblati nel corpo del morsetto. Viene verificata la coppia di serraggio del bullone della ganascia. Viene controllato il fissaggio della ferramenta prigioniera.
  7. Ispezione e collaudo: controllo dimensionale (misuratore a nonio, CMM per lotti critici), ispezione visiva per difetti di fusione, misurazione della resistenza di contatto (ASTM B539) e prova di forza di estrazione sull’assemblaggio del golfare.
  8. Trattamento superficiale (se specificato): stagnatura, nichelatura o verniciatura secondo le specifiche del cliente.
  9. Marcatura, imballaggio e spedizione: ogni morsetto è contrassegnato con il numero di lotto e il codice della dimensione. Imballato in sacchetto di polietilene inibito, cartone interno e cassa di esportazione ISPM-15 con documentazione MTC.

Standard di qualità e certificazioni

Standard / Certificazione Ambito di applicazione
ISO 9001:2015 Sistema di gestione della qualità – l’intera catena di produzione e fornitura
ASTM B584 Specifiche standard per fusioni in sabbia di leghe di rame (C83600 / bronzo LG2)
BS 1400 (LG2) Norma britannica – Fusioni in bronzo piombato
IS 318 Norma indiana – Fusioni in bronzo piombato di stagno Grado 2
ASTM A276 / A967 Barra in acciaio inossidabile e trattamento di passivazione
ASTM B539 Misura della resistenza di contatto delle connessioni elettriche
IEC 61284 Linee aeree: requisiti e prove per i raccordi
IEEE 1048 Guida per la messa a terra di protezione delle linee elettriche (standard con asta isolante a occhio)
IEC 60900 Lavori sotto tensione: utensili manuali fino a 1000 V CA e 1500 V CC (interfaccia utensile)

Perché scegliere Conex Casting?

  • Oltre 35 anni di esperienza nella fusione del bronzo: Conex Casting produce componenti elettrici di precisione in bronzo per aziende di servizi pubblici e OEM a livello globale sin dagli anni ’90, vantando una comprovata esperienza in termini di consegne puntuali e accuratezza dimensionale.
  • Produzione verticalmente integrata: la fusione in sabbia, la lavorazione CNC, il trattamento superficiale e l’ispezione finale vengono tutti eseguiti internamente presso il nostro stabilimento di Mumbai, in India, senza ricorrere a subappalti per i processi critici.
  • Tracciabilità dei materiali: ogni spedizione è accompagnata da un Certificato di Prova del Materiale (MTC) collegato al numero di colata, al rapporto chimico OES e ai risultati delle prove meccaniche.
  • Quantità d’ordine flessibili: forniamo da quantità prototipali (10-25 pezzi) a ordini di grandi volumi (oltre 5.000 pezzi/mese) senza prezzi maggiorati per lotti più piccoli.
  • Esperienza di esportazione globale: Esportiamo negli Stati Uniti, nel Regno Unito, in Australia, negli Emirati Arabi Uniti, in Arabia Saudita, in Sudafrica, a Singapore e in oltre 30 altri paesi. Il nostro team logistico si occupa di tutta la documentazione per l’esportazione, dell’imballaggio ISPM-15 e della classificazione tramite codice HS.
  • Supporto tecnico: il nostro team di progettazione può esaminare i disegni del cliente, proporre sostituzioni di leghe e ottimizzare la geometria delle ganasce per specifiche dimensioni dei conduttori, il tutto gratuitamente per i progetti OEM qualificati.
  • Prezzi competitivi: la struttura dei costi di produzione indiana, unita alla fusione e alla lavorazione interne, consente di ottenere prezzi franco fabbrica significativamente inferiori rispetto ai fornitori del Regno Unito, dell’UE o del Nord America. Contattateci per conoscere i prezzi per grandi quantitativi.

Domande frequenti (FAQ)

D1. Cos’è un morsetto di linea diretta in bronzo?

Il morsetto per linee elettriche ad alta tensione in bronzo è un raccordo per linee elettriche, realizzato mediante fusione e lavorazione meccanica, utilizzato per effettuare un collegamento meccanico ed elettrico a un conduttore aereo, sia quando la linea è sotto tensione (funzionamento su linea sotto tensione) che quando è fuori tensione. Il corpo in bronzo garantisce resistenza alla corrosione e conduttività elettrica; il golfare in bronzo consente l’aggancio con l’asta isolante; la chiave in acciaio inossidabile blocca saldamente il golfare in posizione.

D2. Quale lega di bronzo viene utilizzata per il corpo del morsetto?

La lega standard è il bronzo LG2 Gunmetal (ASTM C83600 / BS 1400 LG2 / IS 318 Grado 2), un bronzo allo stagno e piombo (Cu 85%, Sn 5%, Pb 5%, Zn 5%) con eccellente colabilità, lavorabilità e resistenza alla corrosione atmosferica. Il bronzo fosforoso (C51000) e il bronzo all’alluminio (C95400) sono disponibili su richiesta per applicazioni che richiedono maggiore resistenza o temperature elevate.

D3. Quale tipo di acciaio inossidabile viene utilizzato per la chiave del golfare?

La fornitura standard prevede acciaio inossidabile austenitico di grado 304 (ASTM A276). È disponibile anche il grado 316 (contenente molibdeno), consigliato per ambienti costieri, marini o industriali con presenza di sostanze chimiche, dove sussiste il rischio di corrosione indotta da cloruri.

D4. Quali diametri di conduttore coprono i vostri morsetti di bronzo per linee elettriche ad alta tensione?

La nostra gamma standard comprende conduttori con sezione da 10 mm² a 400 mm² (circa da 6 AWG a 750 kcmil), inclusi ACSR Dog, Cat, Rabbit, Panther, Moose e i loro equivalenti metrici, AAC, AAAC e rame nudo a trefoli. Sono disponibili, su disegno, profili di ganasce personalizzati per conduttori non standard.

D5. È possibile utilizzare i morsetti in bronzo per linee elettriche sotto tensione?

Sì, il golfare in bronzo è progettato per l’utilizzo con utensili a caldo secondo le norme IEEE 1048 / IEC 60900, consentendo l’installazione e la rimozione su linee aeree sotto tensione da parte di personale qualificato e autorizzato. La tensione nominale dipende dal modello specifico del morsetto e deve essere verificata consultando la scheda tecnica del prodotto prima dell’impiego su linee sotto tensione.

D6. Qual è la quantità minima d’ordine (MOQ)?

Non esiste un quantitativo minimo d’ordine (MOQ) rigido per le taglie standard. Accettiamo ordini a partire da 25 pezzi (quantità campione/prototipo). Per i design personalizzati con nuovi modelli/attrezzature, un quantitativo minimo che copra l’ammortamento degli stampi verrà concordato in fase di preventivo. Contattateci per maggiori dettagli.

D7. Fornite certificati di prova dei materiali (MTC)?

Sì. Ogni spedizione è accompagnata da un MTC (Certificato di Materia Meccanica) che attesta la composizione chimica (analisi OES) e le proprietà meccaniche (resistenza alla trazione, snervamento, allungamento, durezza) della colata di bronzo. Vengono inoltre forniti i certificati del produttore di acciaio inossidabile per la chiavetta del golfare. Su richiesta e a pagamento, sono disponibili rapporti di prova di terze parti rilasciati da SGS, Bureau Veritas o TÜV.

D8. Quali sono i tempi di consegna tipici?

Per le misure standard dei modelli in produzione: 3-4 settimane dalla conferma dell’ordine. Per nuove misure di ganasce o design personalizzati che richiedono nuovi modelli: aggiungere 3-4 settimane per la fabbricazione del modello e l’approvazione del primo campione. È disponibile una produzione accelerata per progetti urgenti: contatta il nostro team di vendita per discuterne.

D9. Quali standard di qualità rispetta il vostro stabilimento di produzione?

Lo stabilimento di Conex Casting è certificato ISO 9001:2015. I nostri prodotti sono conformi alle norme ASTM B584 (fusioni in bronzo), BS 1400 LG2, IS 318 e IEC 61284 per i raccordi per linee aeree. Per i modelli di morsetti per linee in tensione, vengono rispettate le dimensioni dell’occhiello per aste isolanti IEEE 1048.

D10. Verso quali mercati esportate?

Forniamo morsetti di bronzo per linee elettriche ad alta tensione a società di servizi elettrici, appaltatori EPC e distributori negli Stati Uniti, nel Regno Unito, in Australia, negli Emirati Arabi Uniti, in Arabia Saudita, in Kuwait, in Oman, in Sudafrica, in Nigeria, a Singapore, in Malesia, in Bangladesh, in Nepal e in tutta l’UE. Tutta la documentazione per l’esportazione (fattura commerciale, distinta di imballaggio, certificato di origine, certificazione del legno ISPM-15 e classificazione del codice HS) viene gestita dal nostro team logistico interno.

Termini equivalenti – Riferimento multilingue

Lingua Primo trimestre Secondo trimestre Terzo trimestre Quarto trimestre
spagnolo Abrazadera de línea caliente de bronce Nonno della linea viva in bronzo Pinza della linea elettrica in bronzo Connettore della linea calda in bronzo
russo Bronzo per le linee più belle Bronzo per le linee che possono essere scaricate Dove siamo per la bella linea di bronzo Prodotti cosmetici per i capelli
francese Pince de ligne chaude en bronzo Pince pour ligne sotto tensione in bronzo Sposa di linea elettrica in bronzo Connettore linea color bronzo
portoghese Grammo di lino quente in bronzo Braçadeira de linha energizada bronzo Prendedor de conduttores de bronze Cavo della linea elettrica in bronzo
Italiano Morsetto di linea calda in bronzo Morsetto per linea in tensione bronzo Staffa di linea elettrica in bronzo hotline di palloncini in bronzo

Prodotti correlati – Categoria Fusioni elettriche

Richiedi un preventivo – Morsetti per linea elettrica in bronzo

Pronti ad acquistare morsetti per condotte sotto tensione in bronzo da un produttore certificato? Conex Casting fornisce preventivi tecnici dettagliati entro 24 ore, comprensivi di prezzo unitario, stato degli stampi, tempi di consegna e disponibilità di certificati di conformità.

  • E-mail: sales@conex-casting.com
  • Telefono / WhatsApp: +91-22-43449300 / 23
  • Orario di apertura: IST 10:00 – 19:00 (lunedì-sabato)
  • Località: Mumbai, Maharashtra, India
  • Mercati di esportazione: Stati Uniti, Regno Unito, Unione Europea, Australia, Medio Oriente, Sud-est asiatico, Africa

Nella richiesta, si prega di includere: sezione/codice del conduttore, quantità richiesta, luogo di consegna ed eventuali numeri di specifica dell’azienda fornitrice o del produttore. I prezzi sono disponibili su richiesta; non è previsto un ordine minimo per le dimensioni standard.
