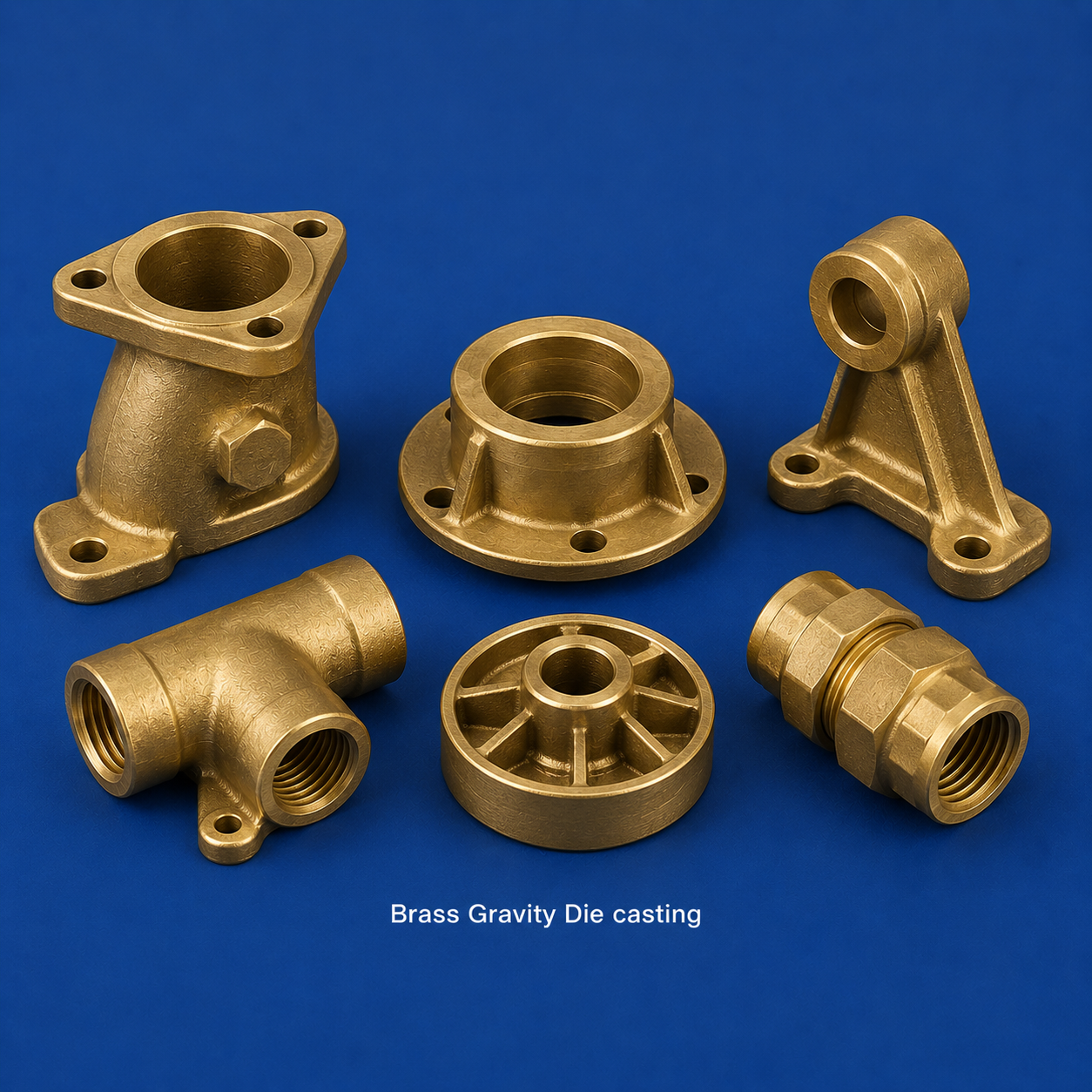

Moulage en Coquille par Gravité du Laiton – Pièces Moulées en Laiton de Précision en Moule Permanent Fabriquées en Inde
Prix : 11,50 $US / Kilogramme
Le moulage en coquille par gravité du laiton est un procédé de formage de précision dans lequel l’alliage de laiton en fusion est coulé sous l’effet de la gravité dans un moule permanent en acier ou en fonte, produisant des composants dimensionnellement précis, denses et mécaniquement solides. Conex Casting, fabricant et exportateur de premier plan basé à Mumbai, en Inde, fournit des pièces moulées en laiton par gravité à des équipementiers électriques, des entrepreneurs EPC, des services publics d’électricité, des fabricants de vannes, des producteurs de robinetterie de plomberie et des distributeurs industriels en Amérique du Nord, en Europe, au Moyen-Orient et en Asie du Sud-Est. Le procédé élimine la porosité associée au moulage au sable et offre des tolérances plus strictes, une finition de surface supérieure et une qualité métallurgique reproductible adaptée aux achats B2B à grand volume.
Aperçu du Produit
Qu’est-ce que le Moulage en Coquille par Gravité du Laiton ?
Le moulage en coquille par gravité – également appelé moulage en moule permanent, moulage par basculement, ou moulage sous basse pression – utilise des moules métalliques réutilisables et la seule force de gravité pour remplir la cavité du moule avec du laiton en fusion. Le moule est revêtu d’un lavis réfractaire, préchauffé à 150–300 °C, et rempli par basculement ou coulée directe. Les temps de cycle sont plus courts que le moulage au sable, et le moule permanent favorise une solidification directionnelle rapide qui affine la structure du grain et améliore les propriétés mécaniques telles que la résistance à la traction, la dureté et la résistance à la corrosion – des attributs essentiels pour les connecteurs, les bornes, les corps de vannes et la robinetterie électrique structurelle.
Familles d’Alliages de Laiton Utilisées en Moulage par Gravité
Le laiton est un alliage binaire ou multi-composant de cuivre-zinc avec des quantités variables de plomb, d’étain, d’aluminium et de manganèse pour améliorer l’usinabilité, la résistance à la corrosion, la résistance et la coulabilité. Les familles d’alliages courantes comprennent le laiton alpha (Cu 70–85 %), le laiton alpha-bêta ou duplex (Cu 55–65 %), et le laiton décolletage au plomb. Chaque famille offre des fenêtres de coulabilité, des plages de solidification et des caractéristiques de service distinctes. Notre équipe métallurgique sélectionne l’alliage optimal en fonction de l’environnement d’utilisation, de la pression nominale, des exigences de conductivité et des besoins d’usinage post-coulée des clients des secteurs électrique, plomberie, marine et automobile.
Capacité Dimensionnelle et Tolérances
Les composants en laiton moulés en coquille par gravité peuvent être produits dans des poids allant de 50 g à 25 kg par pièce. Des tolérances dimensionnelles de ±0,3 mm à ±0,8 mm sont réalisables sans usinage supplémentaire, se resserrant à ±0,05 mm après finition CNC. Des valeurs de rugosité de surface Ra 3,2–6,3 µm sont standard à l’état brut de fonderie, adaptées aux surfaces d’étanchéité, filetages et brides d’accouplement. Des épaisseurs de paroi aussi faibles que 2,5 mm peuvent être maintenues de manière constante sur les séries de production, rendant le procédé idéal pour les boîtiers électriques compacts, les colliers de mise à la terre, les corps de presse-étoupe et les connecteurs de barres omnibus.
Propriétés Thermiques et Électriques
Le laiton présente une conductivité électrique de 15–28 % IACS (norme internationale du cuivre recuit), une conductivité thermique de 100–120 W/m·K, et une plage de fusion de 900–940 °C pour les alliages courants de moulage par gravité. Ces propriétés rendent les pièces moulées en laiton par gravité indispensables dans les composants d’appareillage de commutation électrique, les boîtiers d’instruments, la robinetterie de mise à la terre et les connecteurs porteurs de courant où une combinaison de conductivité modérée, d’usinabilité et de résistance à la corrosion est requise. Les nuances de laiton résistant à la dézincification (DZR) offrent une durée de vie prolongée dans les environnements électriques agressifs en eau et humides.
Finition de Surface et Opérations Secondaires
Les opérations post-coulée disponibles comprennent le tournage, le fraisage et le perçage CNC ; le taraudage (BSP, NPT, métrique) ; le placage nickel, étain, chrome, ou la passivation jaune ; le revêtement poudre et l’e-coating pour les applications électriques extérieures ; les essais de pression jusqu’à 60 bars pour les pièces moulées de vannes et raccords ; et l’inspection par ultrasons ou radiographie pour les composants structurels critiques. Ces capacités permettent à Conex Casting de livrer des pièces en laiton entièrement finies, prêtes à l’assemblage, répondant aux spécifications dimensionnelles et de qualité de surface des équipementiers sans intervention supplémentaire d’un fournisseur.
Résistance à la Corrosion et Compatibilité Environnementale
Les alliages de laiton offrent une résistance inhérente à la corrosion atmosphérique, à l’eau douce, à la vapeur et à de nombreux produits chimiques industriels. Les nuances résistantes à la dézincification (CW602N, CW625N) répondent aux essais de dézincification BS EN 12165 et ISO 6509, les rendant conformes aux réglementations européennes sur l’eau potable (WRAS, DVGW, ACS). Des nuances de laiton sans plomb conformes aux exigences REACH et RoHS sont disponibles pour les raccords d’eau potable et les équipements électriques sensibles à l’environnement, offrant des voies de conformité pour les marchés de l’UE, des États-Unis et de l’Australie.
Comparaison avec d’Autres Procédés de Moulage
Comparé au moulage au sable, le moulage en coquille par gravité produit une meilleure finition de surface, des tolérances dimensionnelles plus strictes et des propriétés mécaniques supérieures grâce à une solidification plus rapide. Comparé au moulage sous haute pression (HPDC), le moulage par gravité gère des teneurs en plomb d’alliage plus élevées, accueille des sections plus épaisses, et évite la porosité de gaz emprisonné inhérente aux hautes pressions d’injection – ce qui le rend préférable pour les corps de vannes et raccords étanches à la pression. Comparé au moulage à la cire perdue, le moulage en coquille par gravité offre des coûts d’outillage plus faibles et des temps de cycle plus rapides pour des volumes de production moyens à élevés, généralement de 500 à 500 000 pièces par an.
Nuances de Matériaux – Alliages de Laiton pour Moulage par Gravité
IS 319 – Laiton au Plomb Norme Indienne (Laiton Décolletage)
L’IS 319 Type I (Cu 60–63 %, Pb 2,5–3,5 %, Zn reste) est l’alliage de moulage en laiton le plus largement spécifié dans la fabrication indienne. Sa teneur élevée en plomb offre une usinabilité exceptionnelle (évaluée à 100 % par rapport aux normes de laiton décolletage), une excellente étanchéité à la pression et une bonne fluidité de coulée. Utilisé pour les corps de vannes, corps de robinets, raccords à compression, presse-étoupes électriques et raccords de plomberie. Équivalent à CW617N (EN), C36000 (ASTM/UNS), CuZn39Pb3 (ISO), et MS 58 (nom commercial).
IS 319 Type II – Laiton Moyennement Plombé
L’IS 319 Type II (Cu 57–60 %, Pb 1,5–2,5 %, Zn reste) offre une usinabilité légèrement inférieure mais une résistance à la corrosion améliorée par rapport au Type I. Il est spécifié lorsque l’usinage et une résistance modérée à la corrosion sont requis dans un seul alliage, comme pour les corps de collecteurs hydrauliques, les composants de compteurs de gaz et les boîtiers de vannes multi-ports dans les systèmes de tuyauterie industrielle.
CW617N / CuZn39Pb3 – Laiton Décolletage Européen EN
Le CW617N est l’équivalent de la norme européenne à l’IS 319 Type I et à l’ASTM C36000. Composition : Cu 57–59 %, Pb 2,5–3,5 %, Zn 37,5–40 %. Cette nuance répond aux normes EN 12164, EN 12165 et EN 12167. C’est l’alliage standard pour les raccords de conduit électrique européens, les vannes verrouillables, les composants de comptage et les connecteurs à compression. Le CW617N est conforme à la Directive sur l’Eau Potable (DWD 98/83/CE) avec un traitement de surface approprié pour les applications à faible extraction de plomb.
CW602N / CuZn36Pb2As – Laiton Résistant à la Dézincification (DZR)
Le CW602N contient de l’arsenic (0,02–0,15 %) comme inhibiteur qui prévient la dézincification dans des conditions d’eau agressives. Cette nuance est obligatoire selon BS 2525 et EN 12165 pour les raccords d’eau potable au Royaume-Uni (agrément WRAS) et en Allemagne (agrément DVGW). Les applications comprennent les vannes d’eau chaude et froide, les raccords à compression pour le gaz et l’eau, les composants de systèmes de gicleurs, et les raccords d’irrigation. Le test DZR selon ISO 6509 confirme la résistance à la dézincification avec une profondeur de pénétration inférieure à 200 µm.
C85700 / C87600 – Laiton au Silicium ASTM et Laiton Semi-Rouge
Les normes ASTM C85700 (Cu 59–63 %, Sn 0,5–1,5 %, Zn reste) et C87600 (Cu 90–94 %, Si 3,5–5,5 %) sont des alliages de moulage standard nord-américains pour la robinetterie de plomberie, les corps de vannes et la quincaillerie marine. Le laiton au silicium C87600 offre une résistance à la corrosion supérieure, une conformité sans plomb (Californie Prop 65, NSF 372), et une excellente étanchéité à la pression, en faisant l’alliage préféré pour les composants d’eau potable sur le marché américain.
CuZn33 / CW506L – Laiton de Type Amirauté à Faible Teneur en Zinc
Le CuZn33 (Cu 67 %, Zn 33 %) est un laiton en phase alpha offrant une meilleure résistance à la corrosion que les alliages duplex, particulièrement dans les environnements marins et humides. Il est utilisé pour les boîtiers de connecteurs électriques, les lunettes d’instruments, les écrous de raccordement hydraulique et la quincaillerie décorative où une ductilité élevée et une formabilité à froid post-coulée sont requises. La faible teneur en zinc réduit le risque de fissuration par corrosion sous contrainte (SCC) dans les environnements contenant de l’ammoniac courants dans les usines de réfrigération et chimiques.
C46400 – Laiton Naval (Bronze Tobin)
Le laiton naval (Cu 59–62 %, Sn 0,5–1,0 %, Zn reste) a été développé pour le service en eau de mer marine. Son addition d’étain offre une résistance supérieure à la dézincification et au biofouling. Les composants moulés en laiton naval sont utilisés dans la robinetterie marine, les boîtiers de jonction électriques offshore, les carters de pompes d’eau de mer et les corps de vannes de navires où la résistance à la corrosion par l’eau salée sur des périodes de service prolongées est le critère de conception principal.
CuZn37 / CW508L – Laiton Cartouche Standard
Le CW508L (Cu 63 %, Zn 37 %) est un laiton alpha à haute ductilité utilisé lorsque le formage post-coulée, l’emboutissage profond ou le sertissage sont requis. Les applications comprennent les boîtiers de bornes électriques, les connecteurs à sertir, les connecteurs bout à bout et les porte-fusibles où le moulage fournit la forme du corps et les opérations de presse ultérieures produisent les caractéristiques de contact. L’alliage a une bonne conductivité électrique (~27 % IACS) et est facilement plaqué étain ou argent pour l’amélioration du contact électrique.
Caractéristiques Principales des Pièces Moulées en Laiton par Gravité
- Prix : 11,50 $US par kilogramme (départ usine Mumbai, Inde)
- Plage de poids : 50 g à 25 kg par pièce moulée
- Tolérance dimensionnelle : ±0,3 mm (brut de fonderie), ±0,05 mm (après usinage CNC)
- Rugosité de surface : Ra 3,2–6,3 µm à l’état brut
- Épaisseur de paroi minimale : 2,5 mm
- Quantité de production : 500 à 500 000 pièces/an
- Disponible avec usinage CNC complet, filetage et placage de surface
- Installation de fabrication certifiée ISO 9001:2015
- Nuances sans plomb et DZR disponibles pour la conformité réglementaire
- Inspection dimensionnelle à 100 % avec rapport CMM sur demande
Propriétés Mécaniques Supérieures
Les pièces moulées en laiton par gravité présentent une résistance à la traction de 280–420 MPa, une limite d’élasticité de 100–200 MPa, et un allongement de 15–35 % selon la nuance d’alliage et le traitement thermique. Les valeurs de dureté varient de 60–120 HB. La solidification directionnelle rapide dans le moule permanent affine la distribution de la phase bêta dans les laitons duplex, améliorant la ductilité et réduisant le risque de déchirure à chaud. Ces propriétés sont vérifiées par des essais destructifs sur des échantillons de lots selon EN 1982, IS 318, ou ASTM B584 selon la norme de spécification du client.
Précision Dimensionnelle Constante
Le moule en acier réutilisable assure une répétabilité dimensionnelle sur des séries de production mesurées en milliers de coups. La durée de vie du moule dépasse généralement 30 000 cycles pour le laiton, dépassant largement l’économie à usage unique du moule au sable. Les moules conçus par CAO/FAO intègrent des marges de retrait contrôlées (1,3–1,6 % pour le laiton), des angles de dépouille et des noyaux pour produire des pièces à forme quasi nette nécessitant un minimum de surépaisseur d’usinage. Les demi-moules appariés sont alignés avec des goupilles de guidage pour éliminer les bavures et maintenir un contrôle dimensionnel du plan de joint à ±0,2 mm.
Productivité Élevée et Répétabilité du Procédé
Les machines automatisées de moulage par gravité à basculement et à louche atteignent des temps de cycle de 60–180 secondes par pièce, permettant une production à grand volume sans le coût en capital des équipements de moulage sous haute pression. L’extraction robotisée et le grenaillage automatisé réduisent encore le temps de cycle et améliorent la constance de surface. Le contrôle statistique du procédé (SPC) est appliqué aux paramètres dimensionnels clés, avec un Cpk ≥ 1,33 maintenu pour les dimensions critiques sur les programmes de production de longue durée.
Gamme Complète d’Alliages
Conex Casting maintient un inventaire d’alliages conforme aux normes IS 319, IS 318, EN 1982, EN 12165, ASTM B584, ASTM B455, SAE J461, et JIS H5120. Une analyse spectrométrique multi-éléments (OES – Spectrométrie d’Émission Optique) est effectuée sur chaque coulée pour confirmer la chimie avant le moulage. Des certificats d’essai d’usine (MTC) et des rapports d’essai de matériaux (MTR) sont émis selon EN 10204 3.1 ou 2.2 selon les exigences du plan qualité du client.
Préparation à la Conformité Réglementaire
Les certifications et documents de conformité disponibles comprennent la Déclaration de Conformité RoHS, la déclaration de conformité SVHC REACH, la conformité à l’eau potable NSF 61 / NSF 372 (nuances sans plomb), l’agrément WRAS (nuances DZR), l’agrément DVGW, la conformité à la Proposition 65 de Californie, et la documentation de support de marquage CE pour les équipements sous pression (PED 2014/68/UE). Celles-ci sont fournies dans le cadre du dossier de documentation qualité standard pour les expéditions vers l’UE, les États-Unis, le Royaume-Uni, le CCG et les marchés australiens.
Production Flexible et Quantité Minimale de Commande
Les quantités minimales de commande commencent à 500 pièces pour les commandes répétées sur outillage existant, sans minimum pour les commandes de développement d’outillage. Conex Casting propose une gestion des stocks par le fournisseur (VMI), une planification d’appel Kanban, et des programmes d’entrepôt sous douane pour les clients OEM à grand volume. Les délais standard sont de 4 à 6 semaines pour un nouvel outillage et de 2 à 3 semaines pour les séries de production répétées. Une production accélérée de 10 jours est disponible pour les besoins urgents avec un outillage pré-qualifié.
Spécifications Techniques
| Paramètre | Spécification |
|---|---|
| Matériau de base | Alliage Cuivre-Zinc (Laiton) |
| Procédé de moulage | Moulage en Coquille par Gravité / Moulage en Moule Permanent |
| Plage de poids | 50 g – 25 kg par pièce moulée |
| Tolérance dimensionnelle (brut de fonderie) | ±0,3 mm – ±0,8 mm |
| Tolérance dimensionnelle (usiné) | ±0,05 mm – ±0,1 mm |
| Rugosité de surface (brut de fonderie) | Ra 3,2 – 6,3 µm |
| Épaisseur de paroi minimale | 2,5 mm |
| Température de coulée | 950 – 1050 °C |
| Température de préchauffage du moule | 150 – 300 °C |
| Marge de retrait | 1,3 – 1,6 % |
| Résistance à la traction | 280 – 420 MPa |
| Limite d’élasticité | 100 – 200 MPa |
| Allongement | 15 – 35 % |
| Dureté | 60 – 120 HB |
| Conductivité électrique | 15 – 28 % IACS |
| Conductivité thermique | 100 – 120 W/m·K |
| Densité | 8,4 – 8,7 g/cm³ |
| Durée de vie du moule | 25 000 – 50 000 coups |
| Volume de production | 500 – 500 000 pièces/an |
| Prix unitaire | 11,50 $US / kg |
Tableau des Nuances de Laiton et Équivalences Internationales
| Norme Indienne (IS) | Européenne (EN / CW) | ASTM / UNS (USA) | ISO | JIS (Japon) | Caractéristique Clé |
|---|---|---|---|---|---|
| IS 319 Type I | CW617N / EN 12164 | C36000 / UNS C36000 | CuZn39Pb3 | C3604 | Décolletage, usinabilité élevée |
| IS 319 Type II | CW616N | C35300 | CuZn36Pb1.5 | C3601 | Moyennement plombé, résistant à la corrosion |
| IS 318 | CW614N | C38500 | CuZn38Pb2 | C3771 | Laiton de moulage haute résistance |
| – | CW602N / EN 12165 | C35330 | CuZn36Pb2As | – | DZR, résistant à la dézincification |
| – | CW625N | – | CuZn21Si3P | – | Laiton au silicium, sans plomb, DZR |
| – | CW508L | C27000 | CuZn37 | C2700 | Laiton cartouche, haute ductilité |
| – | CW506L | C26000 | CuZn33 | C2600 | Laiton alpha, usage marin/humide |
| – | – | C46400 | CuZn38SnPb | C4622 | Laiton naval, résistant à l’eau de mer |
| – | – | C85700 | – | – | Laiton semi-rouge, moulage ASTM B584 |
| – | – | C87600 | CuSi5 | – | Laiton au silicium, eau potable NSF 61 |
Types de Produits et Variantes
Conex Casting fournit des pièces moulées en laiton par gravité dans les catégories de produits suivantes. Tous les articles sont disponibles avec usinage secondaire complet, filetage et finition de surface :
- Corps et Chapeaux de Vannes – Corps de vannes à bille, chapeaux de vannes à opercule, corps de vannes globe, corps de clapets anti-retour, boîtiers de soupapes de sûreté (DN15 à DN150)
- Raccords de Plomberie et de Tuyauterie – Coudes à compression, tés, raccords, réducteurs, bouchons, écrous-unions, raccords à olive (BSP, NPT, métrique)
- Matériel Électrique – Corps de presse-étoupe, bornes de mise à la terre, supports d’appareillage, boîtiers de connecteurs, connecteurs bout à bout, capuchons de barres omnibus
- Composants de Pompes et de Manutention de Fluides – Turbines, carters de pompe, boîtiers de roulement, porte-joints, corps de vannes de dosage
- Architectural et Décoratif – Poignées de porte, corps de serrures, charnières, corps de robinets, corps de mitigeurs, accessoires de salle de bain
- Instrumentation – Douilles de manomètre, corps de débitmètre, boîtiers de thermowell, collecteurs d’instruments
- Automobile et Industriel – Collecteurs hydrauliques, corps de vannes pneumatiques, écrous d’accouplement, pièces moulées de supports
Applications par Secteur
| Secteur Industriel | Composants Typiques en Laiton Moulé par Gravité |
|---|---|
| Électricité et Services Publics | Corps de presse-étoupe, colliers de mise à la terre, boîtiers d’appareillage, raccords de bornes de barres omnibus, corps de liaison neutre, boîtiers de connecteurs BT |
| Entrepreneurs EPC | Raccords de conduit, couvercles de boîtiers de jonction, garnitures de vannes, supports d’instrumentation, bornes de mise à la terre |
| Plomberie et CVC | Raccords à compression, corps de vannes à bille, vannes de radiateur, vannes de mélange thermostatiques, turbines de pompe |
| Pétrole et Gaz | Corps de collecteurs d’instruments, corps de vannes de jauge, composants de vannes en service acide, boîtiers de débitmètres |
| Marine | Corps de vannes de prise d’eau de mer, raccords traversants, carters de pompe, quincaillerie de pont, boîtiers électriques de navires |
| Traitement de l’Eau | Corps de clapets anti-retour, boîtiers de crépines, corps de vannes d’échantillonnage, composants de pompes de dosage |
| Automobile / Tout-Terrain | Collecteurs hydrauliques, vannes pneumatiques, corps d’accouplement, boîtiers de capteurs |
| Services du Bâtiment | Têtes de gicleurs, corps de vannes de gaz, composants de bouches d’incendie, corps de vannes d’irrigation |
Pièces Typiques Produites — Moulage en Coquille par Gravité du Laiton
Le moulage en coquille par gravité du laiton convient parfaitement aux composants complexes de volume moyen nécessitant des tolérances dimensionnelles étroites, une étanchéité sans fuite et une excellente usinabilité. Le tableau ci-dessous répertorie les familles de pièces les plus couramment produites, leurs dimensions indicatives et les secteurs qu’elles desservent.
| Pièce / Composant | Nuance d’Alliage Courante | Taille / Poids Indicatif | Secteur Clé |
|---|---|---|---|
| Corps de Vannes (bille, opercule, globe, retenue) | IS 319 Type I, CW617N | DN15–DN100 | 0,2–4,5 kg | Plomberie, CVC, Pétrole et Gaz, Services du Bâtiment |
| Corps de Raccords à Compression (droit, coude, té) | CW617N, CuZn37 | DN8–DN54 | 0,05–0,6 kg | Plomberie, Distribution d’Eau, Approvisionnement en Gaz |
| Corps de Presse-Étoupe (métrique, PG, NPT) | IS 319 Type II, CW602N DZR | M16–M63 | 0,04–0,35 kg | Électricité, Services Publics, Entrepreneurs EPC |
| Turbines de Pompe | CW617N, C85700 | Ø50–Ø200 mm | 0,15–2,0 kg | CVC, Traitement de l’Eau, Services du Bâtiment |
| Colliers et Bornes de Mise à la Terre | IS 319 Type I, CuZn37 | Conducteur 10–120 mm² | 0,02–0,2 kg | Services Publics Électriques, Équipementiers d’Appareillage |
| Boîtiers d’Appareillage et Corps de Connecteurs | IS 319 Type II, CW617N | 50×50–200×150 mm | 0,1–1,5 kg | Équipementiers Électriques, Fabricants de Tableaux |
| Raccords de Conduit (adaptateurs, contre-écrous, réducteurs) | IS 319 Type I | M16–M63 | 0,02–0,15 kg | Entrepreneurs EPC, Câblage Industriel |
| Corps de Vannes de Thermostat et Radiateur | CW617N, CuZn33 | DN10–DN25 | 0,08–0,5 kg | CVC, Chauffage Urbain, Services du Bâtiment |
| Composants de Compteurs de Gaz et Boîtiers de Régulateur | CW617N, C46400 Laiton Naval | DN15–DN50 | 0,2–2,0 kg | Distribution de Gaz, Services Publics |
| Blocs de Collecteurs Hydrauliques | CW617N, IS 319 Type I | Cube 50–200 mm | 0,3–5,0 kg | Automobile, Tout-Terrain, Industriel |
| Corps et Collecteurs de Vannes d’Instruments | CW617N, C85700 | DN6–DN25 | 0,05–0,8 kg | Pétrole et Gaz, Industrie de Procédé |
| Têtes de Gicleurs et Pièces de Bouches d’Incendie | C46400, CW617N | DN15–DN25 | 0,05–0,4 kg | Protection Incendie, Services du Bâtiment |
| Raccords de Bornes de Barres Omnibus et Corps de Liaison Neutre | IS 319 Type I, CuZn37 | Longueur 40–150 mm | 0,05–0,6 kg | Appareillage BT, Équipementiers de Distribution d’Énergie |
| Boîtiers de Débitmètres | CW617N, C87600 | DN15–DN80 | 0,3–3,5 kg | Services Publics de l’Eau, Industrie de Procédé |
| Raccords de Prise d’Eau de Mer et Traversants | C46400 Laiton Naval, CuZn33 | DN20–DN80 | 0,4–3,0 kg | Marine, Construction Navale |
| Quincaillerie Décorative (poignées, boutons, supports) | CuZn37, CuZn33 | 20–200 mm | 0,02–0,8 kg | Architecture, Robinetterie Sanitaire, Quincaillerie OEM |
Pièces Produites par Secteur Industriel — Référence Rapide
| Secteur | Pièces Représentatives | Propriétés Requises |
|---|---|---|
| Électricité et Services Publics | Corps de presse-étoupe, colliers de mise à la terre, corps de liaison neutre, boîtiers d’appareillage, capuchons de barres omnibus, boîtiers de connecteurs BT, supports de transformateurs d’instruments | Conductivité élevée, résistance à la corrosion, intégrité des filetages, conformité UL/IEC |
| Entrepreneurs EPC et Tableaux | Adaptateurs de conduit, contre-écrous, plaques d’entrée de câbles, coudes de conduit, bornes de mise à la terre, supports de montage de tableaux | Indice de protection IP65+, tolérances de filetage précises, conformité RoHS |
| Plomberie et Approvisionnement en Eau | Tés à compression, coudes, raccords droits, corps push-fit, corps de vannes d’isolement, corps de vannes de service, raccords de compteurs | Résistance à la dézincification (DZR), agrément WRAS, pression nominale ≥ 16 bars |
| CVC et Services du Bâtiment | Corps de vannes de radiateur, boîtiers de vannes de mélange thermostatiques, corps de vannes de réduction de pression, corps de vannes d’équilibrage, turbines de pompe, raccords de tuyaux | Pression/température élevée, faible teneur en plomb, résistance à la corrosion de l’eau traitée |
| Pétrole, Gaz et Pétrochimie | Corps de collecteurs d’instruments, corps de vannes de jauge, corps de vannes à pointeau, composants en service acide, raccords non étincelants, presse-étoupes d’instruments | Résistance H2S (NACE MR0175), non étincelant, maintien du couple sous cyclage thermique |
| Marine et Offshore | Corps de vannes de prise d’eau de mer, raccords traversants, quincaillerie de pont, carters de pompe d’eau salée, boîtiers d’éclairage de navires | Résistance à la corrosion de l’eau de mer, anti-biofouling, conformité DNV/Lloyd’s |
| Automobile et Tout-Terrain | Collecteurs hydrauliques, corps de vannes pneumatiques, raccords rapides, boîtiers de capteurs, corps de pompes à engrenages | Intégrité de pression jusqu’à 250 bars, résistance aux vibrations, compatibilité huile/carburant |
| Traitement de l’Eau et Services Publics | Corps de clapets anti-retour, boîtiers de crépines, disques de clapets anti-retour, composants de pompes de dosage, corps de vannes d’échantillonnage | Résistance au chlore, faible teneur en plomb (<4 % Pb), agréments hygiéniques |
Procédé de Fabrication
Le procédé de moulage en coquille par gravité du laiton chez Conex Casting suit une séquence structurée : (1) Conception et Fabrication du Moule – Modélisation CAO 3D, simulation de solidification basée sur l’analyse par éléments finis (Magmasoft / ProCAST), et usinage CNC de moules en acier à outils H13 ou en fonte à graphite sphéroïdal GGG-70 avec angles de dépouille contrôlés, systèmes d’évent et canaux de refroidissement ; (2) Préparation de l’Alliage – Analyse spectrométrique OES des lingots entrants et du métal de retour pour confirmer la chimie selon IS 319, CW617N, ou la nuance spécifiée par le client avant le chargement du four à induction ; (3) Préparation du Moule – Application d’un revêtement de moule réfractaire (lavis à base de graphite colloïdal ou de zircone), préchauffage à 150–300 °C, et installation de noyaux en sable ou métalliques selon les besoins ; (4) Coulée – Coulée à la louche ou par basculement dans le moule préchauffé à une température contrôlée de 950–1050 °C, avec dégazage par purge à l’azote ou dégazage rotatif pour minimiser la porosité d’hydrogène ; (5) Solidification et Éjection – Refroidissement contrôlé, ouverture du moule à 300 °C ou en dessous, et éjection à l’aide d’extracteurs ou de démoulage manuel ; (6) Ébavurage et Grenaillage – Retrait des attaques de coulée et des masselottes, nettoyage vibratoire ou par grenaillage ; (7) Usinage et Finition – Tournage, fraisage, perçage, taraudage, ébavurage CNC ; (8) Inspection – Inspection dimensionnelle CMM, essais de pression, analyse spectrométrique, inspection visuelle, et END selon les besoins ; (9) Emballage – Emballage export en caisses en bois doublées de polyéthylène ou en cartons avec protection film VCI pour le fret maritime.
Normes de Qualité et Certifications
| Norme / Certification | Portée |
|---|---|
| ISO 9001:2015 | Système de Management de la Qualité – conception, fabrication, inspection |
| IS 319 / IS 318 | Norme indienne pour les alliages de moulage en laiton |
| EN 1982 / EN 12165 | Norme européenne pour les pièces moulées et forgées en alliage de cuivre |
| ASTM B584 / B455 | Norme ASTM pour les pièces moulées en alliage de cuivre au sable et en moule permanent |
| ISO 6509 | Essai de résistance à la dézincification pour les nuances de laiton DZR |
| RoHS 2011/65/UE | Restriction des substances dangereuses – disponible pour toutes les nuances sans plomb |
| REACH (CE) 1907/2006 | Déclaration de conformité SVHC disponible sur demande |
| NSF 61 / NSF 372 | Sécurité de l’eau potable – disponible pour les nuances sans plomb (C87600, CW625N) |
| WRAS (Royaume-Uni) | Water Regulations Advisory Scheme – nuances DZR |
| EN 10204 3.1 / 2.2 | Certificats d’essai de matériaux avec analyse spectrométrique |
| PED 2014/68/UE | Documentation de conformité à la Directive sur les Équipements sous Pression |
Pourquoi Choisir Conex Casting pour vos Pièces Moulées en Laiton par Gravité ?
- Plus de 40 ans d’expertise en moulage – Fabricant établi avec une connaissance métallurgique approfondie du laiton, du bronze et des alliages de cuivre
- Atelier de moules interne – Moules usinés CNC en acier à outils H13, conçus à l’aide de logiciels de simulation de solidification
- Capacité complète d’usinage secondaire – Tournage, fraisage, perçage, taraudage et assemblage CNC sous un même toit
- Conformité aux alliages multi-normes – Disponibilité des nuances IS, EN, ASTM, JIS et ISO avec certificats spectrométriques
- Prix compétitifs – 11,50 $US/kg, départ usine Mumbai ; tarification DDP disponible pour les principaux couloirs commerciaux
- Expérience à l’export – Expéditions vers plus de 40 pays avec documentation d’export complète, gestion des lettres de crédit, et support d’inspection tierce partie
- Infrastructure qualité – CMM, spectromètre OES, banc d’essai de pression, détection de défauts par ultrasons, et essais de dureté sur site
- Conformité réglementaire – Documentation RoHS, REACH, NSF 372, WRAS, DVGW facilement disponible
- Support technique réactif – Ingénierie d’application, revue DFM, et analyse de défaillance fournies aux clients OEM
Termes Équivalents
| Langue | Termes Équivalents pour Moulage en Coquille par Gravité du Laiton |
|---|---|
| Espagnol | Fundición en molde permanente de latón, Colada por gravedad de latón, Fundición a presión por gravedad latón |
| Français | Coulée en coquille par gravité en laiton, Moulage en coquille laiton, Fonderie laiton coquille |
| Russe | Литьё латуни в кокиль, Гравитационное литьё в постоянную форму латунь, Кокильное литьё латунных деталей |
| Portugais | Fundição em molde permanente de latão, Fundição por gravidade em latão, Coquilha latão fundição |
| Italien | Fusione in conchiglia per gravità in ottone, Colata per gravità in ottone, Fusione in stampo permanente ottone |
Questions Fréquemment Posées (FAQ)
Q1. Quelle est la quantité minimale de commande pour les pièces moulées en laiton par gravité ?
La quantité minimale de commande pour une production répétée sur outillage existant est de 500 pièces. Pour le développement d’un nouvel outillage, il n’y a pas de quantité minimale, bien qu’un investissement en outillage soit nécessaire. Les coûts d’outillage sont cotés séparément et varient généralement de 800 à 8 000 USD selon la complexité du composant et la taille du moule.
Q2. Quel est le délai standard pour les nouvelles commandes de moulage en laiton par gravité ?
La fabrication d’un nouvel outillage et les premiers échantillons prennent 4 à 6 semaines à partir du dessin approuvé. La production répétée sur outillage établi a un délai standard de 2 à 3 semaines. Une production accélérée de 10 jours est disponible pour un outillage pré-qualifié avec des frais de planification supplémentaires.
Q3. Pouvez-vous produire des pièces moulées en laiton sans plomb pour les applications d’eau potable ?
Oui. Nous fournissons des nuances de laiton sans plomb, notamment le CW625N (CuZn21Si3P), le C87600 (laiton au silicium), et le CW602N (laiton DZR contenant de l’arsenic) conformes aux exigences NSF 61, NSF 372, WRAS et DVGW pour les applications en contact avec l’eau potable. Une documentation de conformité complète est fournie.
Q4. À quelles normes internationales de matériaux travaillez-vous ?
Nous moulons selon IS 319, IS 318, EN 1982, EN 12165, ASTM B584, ASTM B455, SAE J461, et JIS H5120. Si votre spécification fait référence à une norme différente, notre équipe métallurgique peut identifier l’équivalent le plus proche et confirmer la conformité chimique par analyse spectrométrique.
Q5. Quelles finitions de surface sont disponibles sur les pièces moulées en laiton par gravité ?
Les finitions disponibles comprennent : brut de fonderie (grenaillé), usiné CNC, nickel chimique, nickel électrolytique, placage étain, placage chrome, passivation au chromate jaune, revêtement poudre, et e-coating. Le choix de la finition de surface dépend de l’environnement d’utilisation finale, des exigences des composants d’accouplement, et de toute contrainte réglementaire.
Q6. Conex Casting peut-il fournir des pièces moulées en laiton entièrement usinées et testées ?
Oui. Nous proposons des pièces moulées en laiton entièrement finies, prêtes à l’assemblage, comprenant le tournage, le fraisage, le perçage, le taraudage CNC, les essais de pression (jusqu’à 60 bars hydraulique), et l’inspection dimensionnelle avec rapport CMM. Cette capacité clé en main réduit le nombre de fournisseurs et la complexité de la chaîne d’approvisionnement pour les clients OEM.
Q7. Comment contrôlez-vous la chimie des alliages et la qualité de moulage ?
Chaque coulée de laiton est analysée par Spectrométrie d’Émission Optique (OES) avant la coulée. L’inspection dimensionnelle utilise la CMM avec étalonnage traçable. Les pièces moulées critiques en pression subissent des essais d’étanchéité hydrostatiques ou pneumatiques. Les méthodes END, y compris les essais par ultrasons (UT) et l’inspection par ressuage (DPI), sont appliquées aux composants à haute intégrité. Des certificats d’essai de matériaux selon EN 10204 3.1 sont émis sur demande.
Q8. Quel est le prix des pièces moulées en laiton par gravité ?
Le prix indicatif des pièces moulées en laiton par gravité est de 11,50 $US par kilogramme, départ usine Mumbai, Inde. Le prix final dépend de la nuance d’alliage, de la complexité de la pièce, des exigences d’usinage, de la finition de surface, de la quantité, et des conditions de livraison. Les devis formels sont émis dans les 24 heures suivant la réception des dessins et spécifications.
Q9. Fournissez-vous des équipementiers électriques et des entrepreneurs EPC ?
Oui. Les équipementiers électriques, les entrepreneurs EPC, et les services publics d’électricité font partie de nos principaux segments de clientèle. Nous fournissons des corps de presse-étoupe, du matériel de mise à la terre, des boîtiers de connecteurs, des supports d’appareillage, et des composants de barres omnibus aux principaux fabricants d’équipements électriques et entrepreneurs de projets en Inde, au Moyen-Orient, en Asie du Sud-Est, et en Europe.
Q10. Quelle est la différence entre le moulage en coquille par gravité et le moulage sous haute pression pour le laiton ?
Le moulage en coquille par gravité remplit le moule en utilisant uniquement la force gravitationnelle, produisant des pièces moulées denses et sans porosité adaptées aux applications étanches à la pression telles que les corps de vannes et raccords. Le moulage sous haute pression (HPDC) injecte le métal à haute vitesse, ce qui peut piéger du gaz et créer de la porosité – rendant le HPDC inadapté aux applications de laiton critiques en pression ou traitables thermiquement. Le moulage en coquille par gravité est préféré pour le laiton en raison de la teneur élevée en plomb de l’alliage, qui peut provoquer un collage au moule dans l’outillage HPDC.
Produits Similaires – Catégorie Moulage sous Pression par Gravité
Moulage sous Pression par Gravité de l’Aluminium
Moulage en Coquille par Gravité du Bronze
Moulage sous Pression par Gravité – Aperçu de la Catégorie
Demander un Devis
Contactez Conex Casting pour un devis formel sur les pièces moulées en laiton par gravité. Envoyez vos dessins techniques (DXF, STEP, IGES, PDF), spécifications des matériaux, exigences de quantité, et conditions de livraison requises à sales@conex-casting.com ou appelez le +91-22 43449300/23. Les devis sont émis dans les 24 heures. Notre équipe fournit des retours DFM, des conseils de sélection d’alliage, et un support d’ingénierie d’application sans frais supplémentaires.
