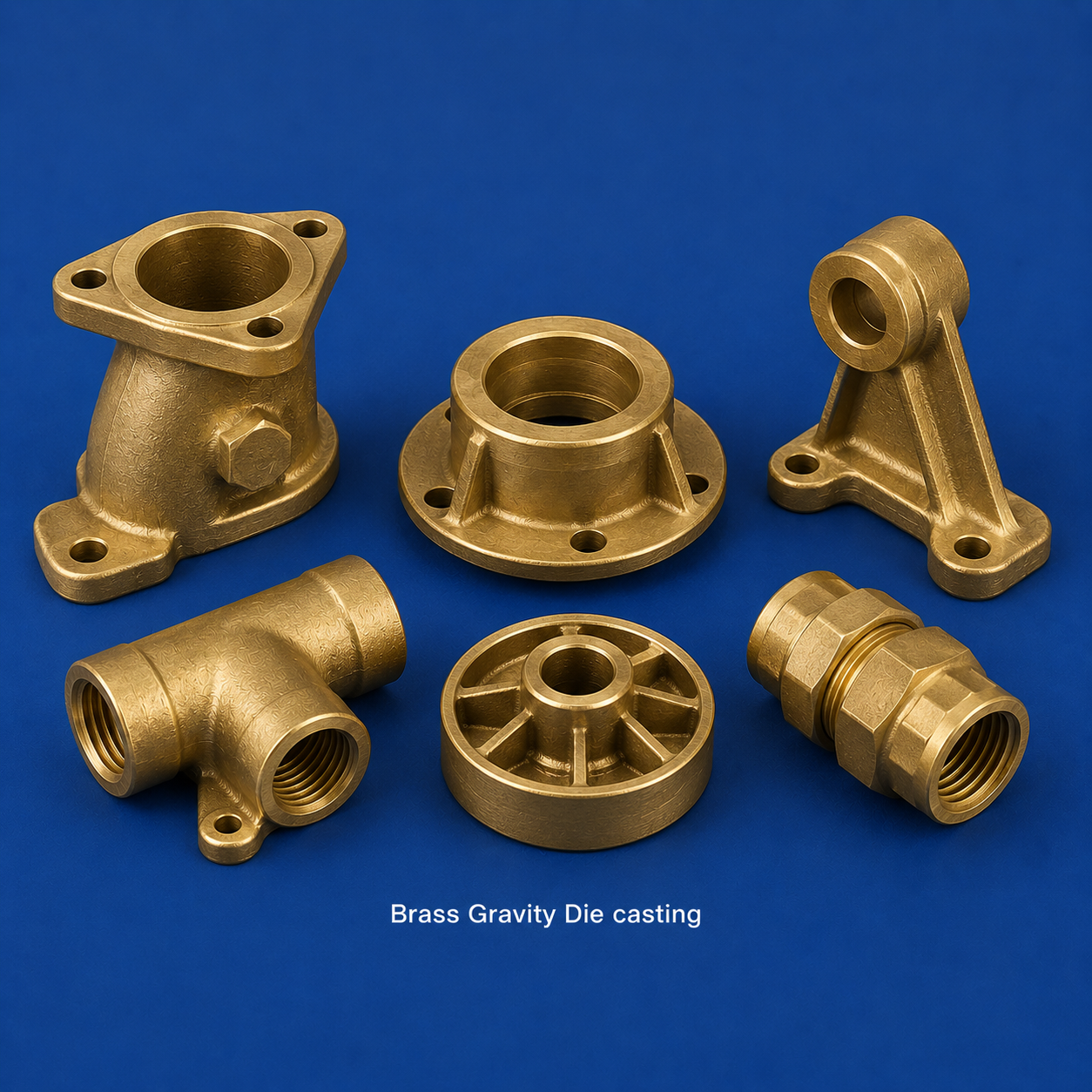

Fundición en Coquilla por Gravedad de Latón – Piezas de Latón de Precisión en Molde Permanente desde India
Precio: 11,50 $US / Kilogramo
La fundición en coquilla por gravedad de latón es un proceso de conformado de precisión en el cual la aleación de latón fundida se vierte por gravedad en un molde permanente de acero o hierro fundido, produciendo componentes dimensionalmente precisos, densos y mecánicamente sólidos. Conex Casting, fabricante y exportador líder con sede en Bombay, India, suministra piezas fundidas de latón por gravedad a OEM eléctricos, contratistas EPC, empresas de servicios públicos de energía, fabricantes de válvulas, productores de accesorios de plomería y distribuidores industriales en Norteamérica, Europa, Oriente Medio y el Sudeste Asiático. El proceso elimina la porosidad asociada con el moldeo en arena y ofrece tolerancias más estrictas, un acabado superficial superior y una calidad metalúrgica repetible adecuada para compras B2B de alto volumen.
Visión General del Producto
¿Qué es la Fundición en Coquilla por Gravedad de Latón?
La fundición en coquilla por gravedad – también llamada fundición en molde permanente, colada por basculación, o fundición a baja presión – utiliza moldes metálicos reutilizables y solo la fuerza de la gravedad para llenar la cavidad del molde con latón fundido. El molde se recubre con un lavado refractario, se precalienta a 150–300 °C, y se llena mediante basculación o colada directa. Los tiempos de ciclo son más cortos que el moldeo en arena, y el molde permanente favorece una solidificación direccional rápida que refina la estructura de grano y mejora las propiedades mecánicas como la resistencia a la tracción, la dureza y la resistencia a la corrosión – atributos críticos para conectores, terminales, cuerpos de válvulas y componentes eléctricos estructurales.
Familias de Aleaciones de Latón Utilizadas en la Fundición por Gravedad
El latón es una aleación binaria o multicomponente de cobre-zinc con cantidades variables de plomo, estaño, aluminio y manganeso para mejorar la maquinabilidad, la resistencia a la corrosión, la resistencia y la colabilidad. Las familias de aleaciones comunes incluyen el latón alfa (Cu 70–85%), el latón alfa-beta o dúplex (Cu 55–65%), y el latón de mecanizado fácil con plomo. Cada familia ofrece ventanas de colabilidad, rangos de solidificación y características de servicio distintas. Nuestro equipo metalúrgico selecciona la aleación óptima según el entorno de uso final, la clasificación de presión, los requisitos de conductividad y las necesidades de mecanizado posterior a la fundición de clientes de los sectores eléctrico, de plomería, marino y automotriz.
Capacidad Dimensional y Tolerancias
Los componentes de latón fundidos por gravedad se pueden producir con pesos que van de 50 g a 25 kg por pieza. Se pueden lograr tolerancias dimensionales de ±0,3 mm a ±0,8 mm sin mecanizado posterior, estrechándose a ±0,05 mm después del acabado CNC. Los valores de rugosidad superficial de Ra 3,2–6,3 µm son estándar en estado bruto de fundición, adecuados para superficies de sellado, roscas y bridas de acoplamiento. Se pueden mantener espesores de pared tan bajos como 2,5 mm de manera constante en las series de producción, lo que hace que el proceso sea ideal para carcasas eléctricas compactas, abrazaderas de puesta a tierra, cuerpos de prensaestopas y conectores de barras colectoras.
Propiedades Térmicas y Eléctricas
El latón presenta una conductividad eléctrica de 15–28% IACS (Estándar Internacional de Cobre Recocido), conductividad térmica de 100–120 W/m·K, y un rango de fusión de 900–940 °C para las aleaciones comunes de fundición por gravedad. Estas propiedades hacen que las piezas fundidas de latón por gravedad sean indispensables en componentes de aparamenta eléctrica, carcasas de instrumentos, herrajes de puesta a tierra y conectores portadores de corriente donde se requiere una combinación de conductividad moderada, maquinabilidad y resistencia a la corrosión. Las aleaciones de latón resistentes a la dezincificación (DZR) proporcionan una vida útil prolongada en entornos eléctricos agresivos de agua y humedad.
Acabado Superficial y Operaciones Secundarias
Las operaciones posteriores a la fundición disponibles incluyen torneado, fresado y taladrado CNC; roscado (BSP, NPT, métrico); niquelado, estañado, cromado, o pasivado amarillo; recubrimiento en polvo y e-coating para aplicaciones eléctricas exteriores; pruebas de presión hasta 60 bar para piezas fundidas de válvulas y accesorios; e inspección por ultrasonido o radiografía para componentes estructurales críticos. Estas capacidades permiten a Conex Casting entregar piezas de latón totalmente terminadas, listas para ensamblaje, que cumplen con las especificaciones dimensionales y de calidad superficial de los OEM sin la participación adicional de proveedores.
Resistencia a la Corrosión y Compatibilidad Ambiental
Las aleaciones de latón ofrecen resistencia inherente a la corrosión atmosférica, al agua dulce, al vapor y a muchos productos químicos industriales. Las aleaciones resistentes a la dezincificación (CW602N, CW625N) cumplen con las pruebas de dezincificación BS EN 12165 e ISO 6509, haciéndolas conformes con las regulaciones europeas de agua potable (WRAS, DVGW, ACS). Están disponibles aleaciones de latón sin plomo que cumplen con los requisitos de REACH y RoHS para accesorios de agua potable y equipos eléctricos sensibles al medio ambiente, proporcionando vías de cumplimiento para los mercados de la UE, EE. UU. y Australia.
Comparación con Otros Procesos de Fundición
Comparada con el moldeo en arena, la fundición en coquilla por gravedad produce un mejor acabado superficial, tolerancias dimensionales más estrictas, y propiedades mecánicas superiores debido a una solidificación más rápida. Comparada con la fundición a alta presión (HPDC), la fundición por gravedad maneja contenidos de plomo de aleación más altos, acomoda secciones más gruesas, y evita la porosidad de gas atrapado inherente a las altas presiones de inyección – haciéndola preferible para cuerpos de válvulas y accesorios estancos a la presión. Comparada con la fundición a la cera perdida, la fundición por gravedad ofrece costos de utillaje más bajos y tiempos de ciclo más rápidos para volúmenes de producción medios a altos, típicamente de 500 a 500.000 piezas al año.
Aleaciones de Materiales – Aleaciones de Latón para Fundición por Gravedad
IS 319 – Latón con Plomo Estándar Indio (Latón de Mecanizado Fácil)
El IS 319 Tipo I (Cu 60–63%, Pb 2,5–3,5%, Zn restante) es la aleación de latón fundido más ampliamente especificada en la fabricación india. Su alto contenido de plomo proporciona una excelente maquinabilidad (calificada en 100% en relación con los estándares de latón de mecanizado fácil), excelente estanqueidad a la presión, y buena fluidez de colada. Se utiliza para cuerpos de válvulas, cuerpos de grifos, accesorios de compresión, prensaestopas eléctricos, y accesorios de plomería. Equivalente a CW617N (EN), C36000 (ASTM/UNS), CuZn39Pb3 (ISO), y MS 58 (nombre comercial).
IS 319 Tipo II – Latón con Plomo Medio
El IS 319 Tipo II (Cu 57–60%, Pb 1,5–2,5%, Zn restante) ofrece una maquinabilidad ligeramente inferior pero una mejor resistencia a la corrosión en comparación con el Tipo I. Se especifica cuando se requieren tanto el mecanizado como una resistencia moderada a la corrosión en una sola aleación, como para cuerpos de colectores hidráulicos, componentes de medidores de gas, y carcasas de válvulas multipuerto en sistemas de tuberías industriales.
CW617N / CuZn39Pb3 – Latón Europeo de Mecanizado Fácil EN
El CW617N es el equivalente estándar europeo del IS 319 Tipo I y del ASTM C36000. Composición: Cu 57–59%, Pb 2,5–3,5%, Zn 37,5–40%. Esta aleación cumple con EN 12164, EN 12165, y EN 12167. Es la aleación estándar para accesorios de conductos eléctricos europeos, válvulas bloqueables, componentes de medición, y conectores de compresión. El CW617N cumple con la Directiva de Agua Potable (DWD 98/83/CE) con el tratamiento superficial apropiado para aplicaciones de baja extracción de plomo.
CW602N / CuZn36Pb2As – Latón Resistente a la Dezincificación (DZR)
El CW602N contiene arsénico (0,02–0,15%) como inhibidor que previene la dezincificación en condiciones de agua agresivas. Esta aleación es obligatoria según BS 2525 y EN 12165 para accesorios de agua potable en el Reino Unido (aprobación WRAS) y Alemania (aprobación DVGW). Las aplicaciones incluyen válvulas de agua caliente y fría, accesorios de compresión para gas y agua, componentes de sistemas de rociadores, y accesorios de riego. La prueba DZR según ISO 6509 confirma la resistencia a la dezincificación con una profundidad de penetración inferior a 200 µm.
C85700 / C87600 – Latón de Silicio ASTM y Latón Semirrojo
Los estándares ASTM C85700 (Cu 59–63%, Sn 0,5–1,5%, Zn restante) y C87600 (Cu 90–94%, Si 3,5–5,5%) son aleaciones de fundición estándar norteamericanas para accesorios de plomería, cuerpos de válvulas, y herrajes marinos. El latón de silicio C87600 ofrece una resistencia a la corrosión superior, conformidad sin plomo (California Prop 65, NSF 372), y excelente estanqueidad a la presión, convirtiéndolo en la aleación preferida para componentes de agua potable en el mercado estadounidense.
CuZn33 / CW506L – Latón Tipo Almirantazgo de Bajo Contenido de Zinc
El CuZn33 (Cu 67%, Zn 33%) es un latón de fase alfa con mejor resistencia a la corrosión que las aleaciones dúplex, particularmente en entornos marinos y húmedos. Se utiliza para carcasas de conectores eléctricos, lunetas de instrumentos, tuercas de acoplamiento hidráulico, y herrajes decorativos donde se requiere alta ductilidad y conformabilidad en frío posterior a la fundición. El bajo contenido de zinc reduce el riesgo de agrietamiento por corrosión bajo tensión (SCC) en entornos que contienen amoníaco, comunes en plantas de refrigeración y químicas.
C46400 – Latón Naval (Bronce Tobin)
El latón naval (Cu 59–62%, Sn 0,5–1,0%, Zn restante) fue desarrollado para el servicio en agua de mar. Su adición de estaño proporciona una resistencia superior a la dezincificación y al biofouling. Los componentes fundidos en latón naval se utilizan en herrajes marinos, cajas de conexión eléctricas offshore, carcasas de bombas de agua de mar, y cuerpos de válvulas de embarcaciones donde la resistencia a la corrosión por agua salada durante períodos de servicio prolongados es el criterio de diseño principal.
CuZn37 / CW508L – Latón Estándar para Cartuchos
El CW508L (Cu 63%, Zn 37%) es un latón alfa de alta ductilidad utilizado cuando se requiere conformado posterior a la fundición, embutición profunda, u operaciones de engarzado. Las aplicaciones incluyen carcasas de terminales eléctricos, conectores de engarce, conectores a tope, y portafusibles donde la fundición proporciona la forma del cuerpo y las operaciones de prensa posteriores producen las características de contacto. La aleación tiene buena conductividad eléctrica (~27% IACS) y se recubre fácilmente con estaño o plata para mejorar el contacto eléctrico.
Características Principales de las Piezas Fundidas de Latón por Gravedad
- Precio: 11,50 $US por kilogramo (en fábrica en Bombay, India)
- Rango de peso: 50 g a 25 kg por pieza fundida
- Tolerancia dimensional: ±0,3 mm (bruto de fundición), ±0,05 mm (después del mecanizado CNC)
- Rugosidad superficial: Ra 3,2–6,3 µm en estado bruto
- Espesor mínimo de pared: 2,5 mm
- Cantidad de producción: 500 a 500.000 piezas/año
- Disponible con mecanizado CNC completo, roscado, y recubrimiento superficial
- Instalación de fabricación certificada ISO 9001:2015
- Aleaciones sin plomo y DZR disponibles para el cumplimiento normativo
- Inspección dimensional al 100% con informe MMC a solicitud
Propiedades Mecánicas Superiores
Las piezas fundidas de latón por gravedad presentan una resistencia a la tracción de 280–420 MPa, un límite elástico de 100–200 MPa, y un alargamiento de 15–35% dependiendo de la aleación y el tratamiento térmico. Los valores de dureza varían de 60–120 HB. La rápida solidificación direccional en el molde permanente refina la distribución de la fase beta en los latones dúplex, mejorando la ductilidad y reduciendo el riesgo de desgarro en caliente. Estas propiedades se verifican mediante ensayos destructivos en muestras de lote según EN 1982, IS 318, o ASTM B584 según el estándar de especificación del cliente.
Precisión Dimensional Constante
El molde de acero reutilizable garantiza la repetibilidad dimensional en series de producción medidas en miles de ciclos. La vida útil del molde generalmente supera los 30.000 ciclos para el latón, superando ampliamente la economía de un solo uso del molde de arena. Los moldes diseñados con CAD/CAM incorporan márgenes de contracción controlados (1,3–1,6% para el latón), ángulos de desmoldeo, y machos para producir piezas fundidas de forma casi neta que requieren un mínimo de sobreespesor de mecanizado. Las mitades del molde emparejadas se alinean con pasadores guía para eliminar rebabas y mantener el control dimensional de la línea de partición a ±0,2 mm.
Alta Productividad y Repetibilidad del Proceso
Las máquinas automatizadas de fundición por gravedad de basculación y colada por cuchara logran tiempos de ciclo de 60–180 segundos por pieza fundida, permitiendo una producción de alto volumen sin el costo de capital de los equipos de fundición a alta presión. La extracción robotizada y el granallado automatizado reducen aún más el tiempo de ciclo y mejoran la consistencia superficial. El control estadístico de procesos (SPC) se aplica a los parámetros dimensionales clave, manteniendo un Cpk ≥ 1,33 para las dimensiones críticas en los programas de producción de larga duración.
Gama Completa de Aleaciones
Conex Casting mantiene un inventario de aleaciones conforme a IS 319, IS 318, EN 1982, EN 12165, ASTM B584, ASTM B455, SAE J461, y JIS H5120. Se realiza un análisis espectrométrico multielemento (OES – Espectrometría de Emisión Óptica) en cada colada para confirmar la química antes de la fundición. Los certificados de prueba de fábrica (MTC) y los informes de prueba de material (MTR) se emiten según EN 10204 3.1 o 2.2 según lo requerido por el plan de calidad del cliente.
Preparación para el Cumplimiento Normativo
Las certificaciones y documentos de cumplimiento disponibles incluyen la Declaración de Conformidad RoHS, la declaración de conformidad SVHC de REACH, el cumplimiento de agua potable NSF 61 / NSF 372 (aleaciones sin plomo), la aprobación WRAS (aleaciones DZR), la aprobación DVGW, el cumplimiento de la Proposición 65 de California, y la documentación de soporte de marcado CE para equipos a presión (PED 2014/68/UE). Estos se proporcionan como parte del paquete estándar de documentación de calidad para envíos de exportación a los mercados de la UE, EE. UU., Reino Unido, CCG, y Australia.
Producción Flexible y Cantidad Mínima de Pedido
Las cantidades mínimas de pedido comienzan en 500 piezas para pedidos repetidos en utillaje existente, sin mínimo para pedidos de desarrollo de utillaje. Conex Casting ofrece gestión de inventario por el proveedor (VMI), programación de entregas Kanban, y programas de almacén aduanero para clientes OEM de alto volumen. Los plazos de entrega estándar son de 4 a 6 semanas para utillaje nuevo y de 2 a 3 semanas para producciones repetidas. Está disponible una producción acelerada de 10 días para necesidades urgentes con utillaje precalificado.
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Material Base | Aleación Cobre-Zinc (Latón) |
| Proceso de Fundición | Fundición por Gravedad / Fundición en Molde Permanente |
| Rango de Peso | 50 g – 25 kg por pieza fundida |
| Tolerancia Dimensional (bruto) | ±0,3 mm – ±0,8 mm |
| Tolerancia Dimensional (mecanizado) | ±0,05 mm – ±0,1 mm |
| Rugosidad Superficial (bruto) | Ra 3,2 – 6,3 µm |
| Espesor Mínimo de Pared | 2,5 mm |
| Temperatura de Colada | 950 – 1050 °C |
| Temperatura de Precalentamiento del Molde | 150 – 300 °C |
| Margen de Contracción | 1,3 – 1,6% |
| Resistencia a la Tracción | 280 – 420 MPa |
| Límite Elástico | 100 – 200 MPa |
| Alargamiento | 15 – 35% |
| Dureza | 60 – 120 HB |
| Conductividad Eléctrica | 15 – 28% IACS |
| Conductividad Térmica | 100 – 120 W/m·K |
| Densidad | 8,4 – 8,7 g/cm³ |
| Vida Útil del Molde | 25.000 – 50.000 ciclos |
| Volumen de Producción | 500 – 500.000 piezas/año |
| Precio Unitario | 11,50 $US / kg |
Tabla de Aleaciones de Latón y Equivalencias Internacionales
| Estándar Indio (IS) | Europeo (EN / CW) | ASTM / UNS (EE. UU.) | ISO | JIS (Japón) | Característica Clave |
|---|---|---|---|---|---|
| IS 319 Tipo I | CW617N / EN 12164 | C36000 / UNS C36000 | CuZn39Pb3 | C3604 | Mecanizado fácil, alta maquinabilidad |
| IS 319 Tipo II | CW616N | C35300 | CuZn36Pb1.5 | C3601 | Plomo medio, resistente a la corrosión |
| IS 318 | CW614N | C38500 | CuZn38Pb2 | C3771 | Latón fundido de alta resistencia |
| – | CW602N / EN 12165 | C35330 | CuZn36Pb2As | – | DZR, resistente a la dezincificación |
| – | CW625N | – | CuZn21Si3P | – | Latón de silicio, sin plomo, DZR |
| – | CW508L | C27000 | CuZn37 | C2700 | Latón para cartuchos, alta ductilidad |
| – | CW506L | C26000 | CuZn33 | C2600 | Latón alfa, uso marino/húmedo |
| – | – | C46400 | CuZn38SnPb | C4622 | Latón naval, resistente al agua de mar |
| – | – | C85700 | – | – | Latón semirrojo, fundición ASTM B584 |
| – | – | C87600 | CuSi5 | – | Latón de silicio, agua potable NSF 61 |
Tipos de Productos y Variantes
Conex Casting suministra piezas fundidas de latón por gravedad en las siguientes categorías de productos. Todos los artículos están disponibles con mecanizado secundario completo, roscado, y acabado superficial:
- Cuerpos y Tapas de Válvulas – Cuerpos de válvulas de bola, tapas de válvulas de compuerta, cuerpos de válvulas de globo, cuerpos de válvulas de retención, carcasas de válvulas de alivio de presión (DN15 a DN150)
- Accesorios de Plomería y Tuberías – Codos de compresión, tes, uniones, reductores, tapas terminales, tuercas de unión, accesorios de oliva (BSP, NPT, métrico)
- Materiales Eléctricos – Cuerpos de prensaestopas, terminales de puesta a tierra, soportes de aparamenta, carcasas de conectores, conectores a tope, tapas terminales de barras colectoras
- Componentes de Bombas y Manejo de Fluidos – Impulsores, carcasas de bombas, carcasas de rodamientos, portasellos, cuerpos de válvulas de dosificación
- Arquitectónico y Decorativo – Manijas de puertas, cuerpos de cerraduras, bisagras, cuerpos de grifos, cuerpos de válvulas mezcladoras, accesorios de baño
- Instrumentación – Zócalos de manómetros, cuerpos de medidores de caudal, carcasas de termopozos, colectores de instrumentos
- Automotriz e Industrial – Colectores hidráulicos, cuerpos de válvulas neumáticas, tuercas de acoplamiento, piezas fundidas de soportes
Aplicaciones por Sector
| Sector Industrial | Componentes Típicos de Latón Fundido por Gravedad |
|---|---|
| Eléctrico y Empresas de Servicios Públicos | Cuerpos de prensaestopas, abrazaderas de puesta a tierra, carcasas de aparamenta, terminales de barras colectoras, cuerpos de conexión neutra, carcasas de conectores de BT |
| Contratistas EPC | Accesorios de conductos, tapas de cajas de conexión, guarniciones de válvulas, soportes de instrumentación, terminales de puesta a tierra |
| Plomería y HVAC | Accesorios de compresión, cuerpos de válvulas de bola, válvulas de radiador, válvulas mezcladoras termostáticas, impulsores de bombas |
| Petróleo y Gas | Cuerpos de colectores de instrumentos, cuerpos de válvulas de medidor, componentes de válvulas para servicio ácido, carcasas de medidores de caudal |
| Marino | Cuerpos de válvulas de toma de mar, accesorios pasacascos, carcasas de bombas, herrajes de cubierta, carcasas eléctricas de embarcaciones |
| Tratamiento de Agua | Cuerpos de válvulas de retención, carcasas de filtros, cuerpos de válvulas de muestreo, componentes de bombas dosificadoras |
| Automotriz / Todoterreno | Colectores hidráulicos, válvulas neumáticas, cuerpos de acoplamiento, carcasas de sensores |
| Servicios de Edificación | Cabezales de rociadores, cuerpos de válvulas de gas, componentes de hidrantes contra incendios, cuerpos de válvulas de riego |
Piezas Típicas Producidas — Fundición en Coquilla por Gravedad de Latón
La fundición en coquilla por gravedad de latón es muy adecuada para componentes complejos de volumen medio que requieren tolerancias dimensionales estrechas, integridad sin fugas, y excelente maquinabilidad. La siguiente tabla enumera las familias de piezas más comúnmente producidas, sus dimensiones indicativas, y los sectores a los que sirven.
| Pieza / Componente | Aleación Común | Tamaño / Peso Indicativo | Sector Clave |
|---|---|---|---|
| Cuerpos de Válvulas (bola, compuerta, globo, retención) | IS 319 Tipo I, CW617N | DN15–DN100 | 0,2–4,5 kg | Plomería, HVAC, Petróleo y Gas, Servicios de Edificación |
| Cuerpos de Accesorios de Compresión (recto, codo, te) | CW617N, CuZn37 | DN8–DN54 | 0,05–0,6 kg | Plomería, Distribución de Agua, Suministro de Gas |
| Cuerpos de Prensaestopas (métrico, PG, NPT) | IS 319 Tipo II, CW602N DZR | M16–M63 | 0,04–0,35 kg | Eléctrico, Empresas de Servicios Públicos, Contratistas EPC |
| Impulsores de Bomba | CW617N, C85700 | Ø50–Ø200 mm | 0,15–2,0 kg | HVAC, Tratamiento de Agua, Servicios de Edificación |
| Abrazaderas y Terminales de Puesta a Tierra | IS 319 Tipo I, CuZn37 | Conductor 10–120 mm² | 0,02–0,2 kg | Empresas Eléctricas, OEM de Aparamenta |
| Carcasas de Aparamenta y Cuerpos de Conectores | IS 319 Tipo II, CW617N | 50×50–200×150 mm | 0,1–1,5 kg | OEM Eléctricos, Fabricantes de Tableros |
| Accesorios de Conductos (adaptadores, contratuercas, reductores) | IS 319 Tipo I | M16–M63 | 0,02–0,15 kg | Contratistas EPC, Cableado Industrial |
| Cuerpos de Válvulas de Termostato y Radiador | CW617N, CuZn33 | DN10–DN25 | 0,08–0,5 kg | HVAC, Calefacción Urbana, Servicios de Edificación |
| Componentes de Medidores de Gas y Carcasas de Regulador | CW617N, C46400 Latón Naval | DN15–DN50 | 0,2–2,0 kg | Distribución de Gas, Empresas de Servicios Públicos |
| Bloques de Colectores Hidráulicos | CW617N, IS 319 Tipo I | Cubo 50–200 mm | 0,3–5,0 kg | Automotriz, Todoterreno, Industrial |
| Cuerpos y Colectores de Válvulas de Instrumentos | CW617N, C85700 | DN6–DN25 | 0,05–0,8 kg | Petróleo y Gas, Industria de Procesos |
| Cabezales de Rociadores y Piezas de Hidrantes | C46400, CW617N | DN15–DN25 | 0,05–0,4 kg | Protección contra Incendios, Servicios de Edificación |
| Terminales de Barras Colectoras y Cuerpos de Conexión Neutra | IS 319 Tipo I, CuZn37 | Longitud 40–150 mm | 0,05–0,6 kg | Aparamenta BT, OEM de Distribución de Energía |
| Carcasas de Medidores de Caudal | CW617N, C87600 | DN15–DN80 | 0,3–3,5 kg | Empresas de Agua, Industria de Procesos |
| Accesorios de Toma de Mar y Pasacascos | C46400 Latón Naval, CuZn33 | DN20–DN80 | 0,4–3,0 kg | Marino, Construcción Naval |
| Herrajes Decorativos (manijas, pomos, soportes) | CuZn37, CuZn33 | 20–200 mm | 0,02–0,8 kg | Arquitectura, Grifería Sanitaria, Herrajes OEM |
Piezas Producidas por Sector Industrial — Referencia Rápida
| Sector | Piezas Representativas | Propiedades Requeridas |
|---|---|---|
| Eléctrico y Empresas de Servicios Públicos | Cuerpos de prensaestopas, abrazaderas de puesta a tierra, cuerpos de conexión neutra, carcasas de aparamenta, tapas de barras colectoras, carcasas de conectores BT, soportes de transformadores de instrumentos | Alta conductividad, resistencia a la corrosión, integridad de rosca, cumplimiento UL/IEC |
| Contratistas EPC y Tableros | Adaptadores de conductos, contratuercas, placas de entrada de cables, codos de conductos, terminales de puesta a tierra, soportes de montaje de tableros | Clasificación IP65+, tolerancias de rosca precisas, cumplimiento RoHS |
| Plomería y Suministro de Agua | Tes de compresión, codos, uniones rectas, cuerpos push-fit, cuerpos de válvulas de aislamiento, cuerpos de válvulas de servicio, conectores de medidores | Resistencia a la dezincificación (DZR), aprobación WRAS, presión nominal ≥ 16 bar |
| HVAC y Servicios de Edificación | Cuerpos de válvulas de radiador, carcasas de válvulas mezcladoras termostáticas, cuerpos de válvulas reductoras de presión, cuerpos de válvulas de equilibrado, impulsores de bombas, uniones de tuberías | Alta presión/temperatura, bajo contenido de plomo, resistencia a la corrosión del agua tratada |
| Petróleo, Gas y Petroquímica | Cuerpos de colectores de instrumentos, cuerpos de válvulas de medidor, cuerpos de válvulas de aguja, componentes de servicio ácido, accesorios antichispas, prensaestopas de instrumentos | Resistencia a H2S (NACE MR0175), antichispas, retención de par bajo ciclado térmico |
| Marino y Offshore | Cuerpos de válvulas de toma de mar, accesorios pasacascos, herrajes de cubierta, carcasas de bombas de agua salada, carcasas de iluminación de embarcaciones | Resistencia a la corrosión del agua de mar, anti-biofouling, cumplimiento DNV/Lloyd’s |
| Automotriz y Todoterreno | Colectores hidráulicos, cuerpos de válvulas neumáticas, acoples rápidos, carcasas de sensores, cuerpos de bombas de engranajes | Integridad de presión hasta 250 bar, resistencia a vibraciones, compatibilidad con aceite/combustible |
| Tratamiento de Agua y Empresas de Servicios Públicos | Cuerpos de válvulas de retención, carcasas de filtros, discos de válvulas de retención, componentes de bombas dosificadoras, cuerpos de válvulas de muestreo | Resistencia al cloro, bajo contenido de plomo (<4% Pb), aprobaciones higiénicas |
Proceso de Fabricación
El proceso de fundición en coquilla por gravedad de latón en Conex Casting sigue una secuencia estructurada: (1) Diseño y Fabricación del Molde – Modelado CAD 3D, simulación de solidificación basada en FEA (Magmasoft / ProCAST), y mecanizado CNC de moldes de acero para herramientas H13 o hierro fundido nodular GGG-70 con ángulos de desmoldeo controlados, sistemas de ventilación, y canales de refrigeración; (2) Preparación de la Aleación – Análisis espectrométrico OES de lingotes entrantes y metal de retorno para confirmar la química según IS 319, CW617N, o la aleación especificada por el cliente antes de cargar el horno de inducción; (3) Preparación del Molde – Aplicación de recubrimiento refractario del molde (lavado a base de grafito coloidal o circonio), precalentamiento a 150–300 °C, e instalación de machos de arena o metálicos según sea necesario; (4) Colada – Colada por cuchara o basculación en el molde precalentado a una temperatura controlada de 950–1050 °C, con desgasificación mediante purga de nitrógeno o desgasificación rotativa para minimizar la porosidad de hidrógeno; (5) Solidificación y Expulsión – Enfriamiento controlado, apertura del molde a 300 °C o menos, y expulsión mediante extractores o desmoldeo manual; (6) Desbarbado y Granallado – Eliminación de bebederos y mazarotas, limpieza vibratoria o por granallado; (7) Mecanizado y Acabado – Torneado, fresado, taladrado, roscado, desbarbado CNC; (8) Inspección – Inspección dimensional MMC, pruebas de presión, análisis espectrométrico, inspección visual, y END según sea necesario; (9) Embalaje – Embalaje de exportación en cajas de madera revestidas con polietileno o cajas de cartón con protección de película VCI para el transporte marítimo.
Normas de Calidad y Certificaciones
| Norma / Certificación | Alcance |
|---|---|
| ISO 9001:2015 | Sistema de Gestión de Calidad – diseño, fabricación, inspección |
| IS 319 / IS 318 | Norma india para aleaciones de fundición de latón |
| EN 1982 / EN 12165 | Norma europea para piezas fundidas y forjadas de aleación de cobre |
| ASTM B584 / B455 | Norma ASTM para piezas fundidas de aleación de cobre en arena y molde permanente |
| ISO 6509 | Prueba de resistencia a la dezincificación para aleaciones de latón DZR |
| RoHS 2011/65/UE | Restricción de sustancias peligrosas – disponible para todas las aleaciones sin plomo |
| REACH (CE) 1907/2006 | Declaración de conformidad SVHC disponible a solicitud |
| NSF 61 / NSF 372 | Seguridad de agua potable – disponible para aleaciones sin plomo (C87600, CW625N) |
| WRAS (Reino Unido) | Water Regulations Advisory Scheme – aleaciones DZR |
| EN 10204 3.1 / 2.2 | Certificados de prueba de materiales con análisis espectrométrico |
| PED 2014/68/UE | Documentación de conformidad de la Directiva de Equipos a Presión |
¿Por Qué Elegir Conex Casting para sus Piezas Fundidas de Latón por Gravedad?
- Más de 40 años de experiencia en fundición – Fabricante consolidado con un profundo conocimiento metalúrgico del latón, el bronce, y las aleaciones de cobre
- Taller de moldes propio – Moldes mecanizados con CNC en acero para herramientas H13, diseñados con software de simulación de solidificación
- Capacidad completa de mecanizado secundario – Torneado, fresado, taladrado, roscado, y ensamblaje CNC bajo un mismo techo
- Cumplimiento de aleaciones multi-norma – Disponibilidad de grados IS, EN, ASTM, JIS, e ISO con certificados espectrométricos
- Precios competitivos – 11,50 $US/kg, en fábrica en Bombay; precios DDP disponibles para las principales rutas comerciales
- Experiencia en exportación – Envíos a más de 40 países con documentación de exportación completa, gestión de cartas de crédito, y soporte de inspección de terceros
- Infraestructura de calidad – MMC, espectrómetro OES, banco de pruebas de presión, detección de defectos por ultrasonido, y pruebas de dureza in situ
- Cumplimiento normativo – Documentación RoHS, REACH, NSF 372, WRAS, DVGW fácilmente disponible
- Soporte técnico receptivo – Ingeniería de aplicaciones, revisión DFM, y análisis de fallas proporcionados a clientes OEM
Términos Equivalentes
| Idioma | Términos Equivalentes para Fundición en Coquilla por Gravedad de Latón |
|---|---|
| Español | Fundición en molde permanente de latón, Colada por gravedad de latón, Fundición a presión por gravedad latón |
| Francés | Coulée en coquille par gravité en laiton, Moulage en coquille laiton, Fonderie laiton coquille |
| Ruso | Литьё латуни в кокиль, Гравитационное литьё в постоянную форму латунь, Кокильное литьё латунных деталей |
| Portugués | Fundição em molde permanente de latão, Fundição por gravidade em latão, Coquilha latão fundição |
| Italiano | Fusione in conchiglia per gravità in ottone, Colata per gravità in ottone, Fusione in stampo permanente ottone |
Preguntas Frecuentes (FAQ)
P1. ¿Cuál es la cantidad mínima de pedido para las piezas fundidas de latón por gravedad?
La cantidad mínima de pedido para producción repetida en utillaje existente es de 500 piezas. Para el desarrollo de utillaje nuevo, no hay cantidad mínima, aunque se requiere inversión en utillaje. Los costos de utillaje se cotizan por separado y generalmente varían de 800 a 8.000 USD dependiendo de la complejidad del componente y el tamaño del molde.
P2. ¿Cuál es el plazo de entrega estándar para nuevos pedidos de fundición de latón por gravedad?
La fabricación de nuevo utillaje y las primeras muestras toman de 4 a 6 semanas desde el dibujo aprobado. La producción repetida en utillaje establecido tiene un plazo de entrega estándar de 2 a 3 semanas. Está disponible una producción acelerada de 10 días para utillaje precalificado con cargos adicionales de programación.
P3. ¿Pueden producir piezas fundidas de latón sin plomo para aplicaciones de agua potable?
Sí. Suministramos aleaciones de latón sin plomo, incluyendo CW625N (CuZn21Si3P), C87600 (latón de silicio), y CW602N (latón DZR con arsénico) que cumplen con los requisitos NSF 61, NSF 372, WRAS, y DVGW para aplicaciones en contacto con agua potable. Se proporciona documentación de cumplimiento completa.
P4. ¿A qué normas internacionales de materiales trabajan?
Fundimos según IS 319, IS 318, EN 1982, EN 12165, ASTM B584, ASTM B455, SAE J461, y JIS H5120. Si su especificación hace referencia a una norma diferente, nuestro equipo metalúrgico puede identificar el equivalente más cercano y confirmar el cumplimiento químico mediante análisis espectrométrico.
P5. ¿Qué acabados superficiales están disponibles en las piezas fundidas de latón por gravedad?
Los acabados disponibles incluyen: bruto de fundición (granallado), mecanizado CNC, níquel químico, níquel electrolítico, estañado, cromado, pasivado de cromato amarillo, recubrimiento en polvo, y e-coating. La elección del acabado superficial depende del entorno de uso final, los requisitos de los componentes de acoplamiento, y cualquier restricción normativa.
P6. ¿Puede Conex Casting suministrar piezas fundidas de latón totalmente mecanizadas y probadas?
Sí. Ofrecemos piezas fundidas de latón totalmente terminadas, listas para ensamblaje, incluyendo torneado, fresado, taladrado, roscado CNC, pruebas de presión (hasta 60 bar hidráulico), e inspección dimensional con informe MMC. Esta capacidad «llave en mano» reduce el número de proveedores y la complejidad de la cadena de suministro para los clientes OEM.
P7. ¿Cómo controlan la química de las aleaciones y la calidad de la fundición?
Cada colada de latón se analiza mediante Espectrometría de Emisión Óptica (OES) antes de la colada. La inspección dimensional utiliza MMC con calibración trazable. Las piezas fundidas críticas en presión se someten a pruebas de fugas hidrostáticas o neumáticas. Los métodos de END, incluyendo pruebas por ultrasonido (UT) e inspección por líquidos penetrantes (DPI), se aplican a componentes de alta integridad. Los certificados de prueba de materiales según EN 10204 3.1 se emiten a solicitud.
P8. ¿Cuál es el precio de las piezas fundidas de latón por gravedad?
El precio indicativo para las piezas fundidas de latón por gravedad es de 11,50 $US por kilogramo, en fábrica en Bombay, India. El precio final depende de la aleación, la complejidad de la pieza, los requisitos de mecanizado, el acabado superficial, la cantidad, y las condiciones de entrega. Las cotizaciones formales se emiten dentro de las 24 horas de recibir los dibujos y especificaciones.
P9. ¿Suministran a OEM eléctricos y contratistas EPC?
Sí. Los OEM eléctricos, los contratistas EPC, y las empresas de servicios públicos de energía se encuentran entre nuestros principales segmentos de clientes. Suministramos cuerpos de prensaestopas, herrajes de puesta a tierra, carcasas de conectores, soportes de aparamenta, y componentes de barras colectoras a los principales fabricantes de equipos eléctricos y contratistas de proyectos en India, Oriente Medio, el Sudeste Asiático, y Europa.
P10. ¿Cuál es la diferencia entre la fundición por gravedad y la fundición a alta presión para el latón?
La fundición por gravedad llena el molde utilizando solo la fuerza gravitacional, produciendo piezas fundidas densas y sin porosidad adecuadas para aplicaciones estancas a la presión, como cuerpos de válvulas y accesorios. La fundición a alta presión (HPDC) inyecta el metal a alta velocidad, lo que puede atrapar gas y crear porosidad, haciendo que el HPDC sea inadecuado para aplicaciones de latón críticas en presión o tratables térmicamente. La fundición por gravedad se prefiere para el latón debido al alto contenido de plomo de la aleación, que puede causar adherencia al molde en el utillaje HPDC.
Productos Relacionados – Categoría Fundición a Presión por Gravedad
Fundición a Presión de Aluminio por Gravedad
Fundición en Coquilla por Gravedad de Bronce
Fundición a Presión por Gravedad – Vista General de la Categoría
Solicitar una Cotización
Contacte a Conex Casting para una cotización formal sobre piezas fundidas de latón por gravedad. Envíe sus dibujos técnicos (DXF, STEP, IGES, PDF), especificación de materiales, requisitos de cantidad, y condiciones de entrega requeridas a sales@conex-casting.com o llame al +91-22 43449300/23. Las cotizaciones se emiten dentro de las 24 horas. Nuestro equipo proporciona retroalimentación de DFM, orientación en la selección de aleaciones, y soporte de ingeniería de aplicaciones sin costo adicional.
